Propiedades de documento - DimXpert

Estas opciones definen si DimXpert utiliza Tolerancias de bloque, Tolerancias generales o Tolerancia de bloques general en cotas que no contienen tolerancias. Disponible sólo para piezas.

Para establecer las opciones de DimXpert:

Haga clic en Herramientas > Opciones > Propiedades del documento > DimXpert.

Estándar básico de DimXpert

Si selecciona el estándar ANSI/ASME Y14.5 o la norma ISO, también puede seleccionar una fecha de emisión para el estándar.

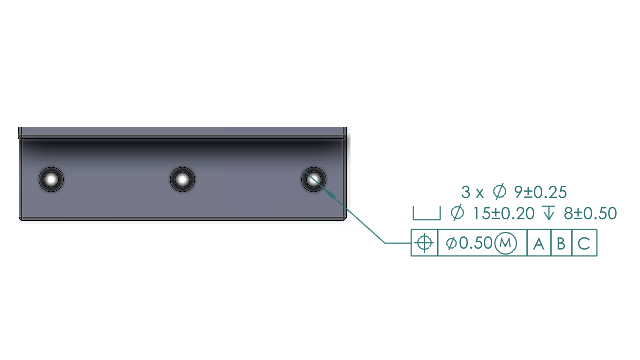

Al hacer clic por primera vez en Tolerancia geométrica (barra de herramientas de MBD o de Cota MBD), debe seleccionar una operación DimXpert existente o definir una nueva operación DimXpert.

Al seleccionar una operación, el software evalúa las especificaciones de la tolerancia y la operación para el estándar de dibujo seleccionado. En el cuadro de diálogo, las opciones están disponibles en función del estándar.

Métodos

Tolerancia de bloque Forma común de tolerancia utilizada con unidades de pulgadas. La tolerancia se basa en la precisión dada de cada cota, por lo que debe especificar ceros decimales. En Herramientas > Opciones > Propiedades de documento > Cotas , configure Ceros decimales en Estándar.
Tolerancia general Forma común de tolerancia utilizada con unidades métricas en combinación con el estándar de dibujo ISO. Tolerancia general se basa en las tolerancias ISO 2768-1 para cotas lineales y de ángulo sin indicaciones de tolerancia individuales. También puede utilizar Tolerancia general para personalizar las tolerancias de sus requisitos de diseño específicos.
Tolerancia de bloques general Forma de tolerancia utilizada con unidades métricas, pero se puede utilizar también con unidades en pulgadas. La tolerancia se muestra normalmente en el cajetín o en una nota y se aplica a todas las cotas sin tolerancia. Los valores de tolerancia de bloques general son compatibles con las propiedades personalizadas.

Tolerancia de bloque

Cotas de unidad de longitud Configura tres tolerancias de bloque, cada una con un número de cifras decimales y valores de tolerancia. DimXpert aplica el Valor como una tolerancia simétrica positiva y negativa.
Cotas de unidad de ángulo Establece el valor de tolerancia que se utilizará para todas las cotas de ángulo, incluyendo los aplicados a conos y avellanados, y cotas de ángulo creadas entre dos operaciones. DimXpert aplica el valor de Tolerancia como una tolerancia simétrica positiva y negativa.

Tolerancia general

Clase de tolerancia Establece la clase de tolerancia de la pieza según las tolerancias ISO 2768-1 para cotas lineales y de ángulo sin indicaciones de tolerancia individuales o las tolerancias personalizadas que especifique.
  • Alta calidad
  • Intermedio
  • Grueso
  • Muy gruesa
  • Custom1. Utiliza las tolerancias que especifique en el archivo de tolerancia general personalizado (general tolerances.xlsx).
  • Custom2. Utiliza las tolerancias que especifique en el archivo de tolerancia general personalizado (general tolerances.xlsx).
Para obtener más información acerca de Custom1 y Custom2, consulte Tolerancias generales personalizables para DimXpert.
Cargar elemento personalizado (Disponible cuando se selecciona Custom1 o Custom2). Carga los valores desde la tabla de tolerancia general personalizada.
  • Haga clic en Cargar elemento personalizado cuando seleccione inicialmente Custom1 o Custom2.
  • Posteriormente, si realiza cambios en el archivo de tolerancia general o cambia la ubicación del archivo, regrese a este cuadro de diálogo y vuelva a hacer clic en Cargar elemento personalizado.
Cargar tabla personalizada desde (Solo lectura. Visible cuando se selecciona Custom1 o Custom2). Muestra la ruta de acceso al archivo de tolerancia general personalizado.
Establezca la ubicación del archivo en Herramientas > Opciones > Opciones de sistema > Ubicaciones de archivos y, en Mostrar carpetas para, seleccione Archivo de tolerancia general DimXpert.

Tolerancia de bloques general

Tolerancia de longitud Cuando se especifica, el valor de tolerancia se aplica a todas las cotas lineales, que incluyen las cotas de distancia, longitud, radial y de diámetro (todas las cotas que no son de ángulo).
Tolerancia angular Cuando se especifica, la tolerancia se aplica a todas las cotas de ángulo, que incluyen las cotas de ángulo entre dos superficies, ángulo de cono y ángulo de chaflán.
