Se puede cambiar el punto de asociación predeterminado para las líneas de referencia de cota, inclinar las líneas de referencia, invertir la dirección de una línea indicativa y arrastrar líneas de referencia entre los puntos de asociación central, mínimo y máximo de arcos y círculos.
En el PropertyManager Cota puede especificar que las líneas de referencia se rompan cuando se crucen con otras líneas de referencia, y en que las líneas se rompan sólo alrededor de las flechas de cota.

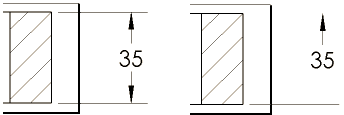

Las líneas de cota y las líneas de referencia se pueden ocultar y mostrar. Haga clic con el botón derecho del ratón en una línea de cota o una línea de referencia y seleccione
Ocultar línea de cota u
Ocultar línea de referencia. Para mostrar las líneas ocultas, haga clic con el botón derecho del ratón en la cota o en una línea visible y seleccione
Mostrar líneas de cota o
Mostrar líneas de referencia.
Puede establecer líneas de referencia individuales que se muestren con el estilo de una línea constructiva. De este modo puede identificar cuándo una línea constructiva se extiende desde un taladro. Para establecer líneas de referencia que aparezcan con el estilo de una línea constructiva, haga clic con el botón derecho del ratón en la línea de referencia y, a continuación, haga clic en Configurar línea de referencia como línea constructiva.
