Vista de sección parcial

Una vista de sección parcial elimina una parte de un ensamblaje en una vista de dibujo para mostrar el interior. Se genera rayado automáticamente en las caras cortadas de todos los componentes.

Una vista de sección parcial forma parte de una vista de dibujo existente; no es una vista independiente. Un perfil cerrado, generalmente una spline, define a menudo la vista de sección parcial. El material se retira hasta una profundidad especificada para dejar a la vista los detalles internos. Especifique la profundidad con un número o seleccionando geometría de una vista de dibujo una vista de dibujo.

Si crea una sección parcial de una vista explosionada, no podrá colapsar la vista explosionada.

Este ejemplo muestra (1) el espesor de la pared y el eje y (2) cómo se suelda el eje a la tapa:

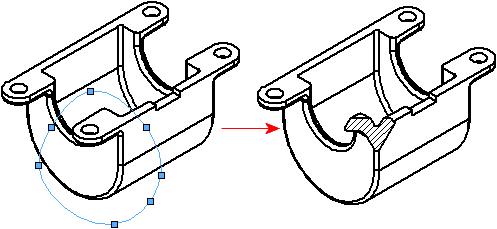

Sección parcial de una vista gráfica (isométrica, trimétrica, dimétrica). La profundidad es normal a la hoja:

Creación de una vista de sección parcial

Para crear una vista de sección parcial:

  1. Haga clic en Vista de sección parcial tool_Broken_Out_Section_Drawing.gif (barra de herramientas Dibujo) o en Insertar > Vista de dibujo > Vista de sección parcial.
    El cursor cambia a pointer_add_curves_freeform.gif.
    Si desea un perfil distinto de una spline, cree y seleccione un perfil cerrado antes de hacer clic en la herramienta Vista de sección parcial.
  2. Croquice un perfil.
  3. Configure las opciones en el cuadro de diálogo Vista de sección. Si no se desea excluir componentes o cierres de la vista de sección parcial, haga clic en Aceptar.
  4. Establezca las opciones en el PropertyManager Vista de sección parcial.
    Utilice el modo de vista de dibujo 3D para seleccionar una arista oculta para la profundidad de una vista de sección parcial.
  5. Haga clic en PM_OK.gif.

Edición o eliminación de una vista de sección parcial

Para editar o eliminar una vista de sección parcial:

Haga clic con el botón derecho del ratón en la vista de sección parcial en el gestor de diseño del FeatureManager y seleccione una de las siguientes opciones:
Opción Descripción
Editar definición Establezca las opciones en el PropertyManager Vista de sección parcial y luego haga clic en PM_OK.gif.
Editar croquis Seleccione la entidad de croquis y edítela; a continuación, cierre el croquis.
Supr

Vista de sección parcial en vista de posición alternativa

Puede agregar vistas de sección parcial en vistas de posición alternativa.

Vista de posición alternativa Vista de sección parcial en vista de posición alternativa

Para agregar una vista de sección parcial en una vista de posición alternativa:

  1. En una vista de posición alternativa, haga clic Insertar > Vista de dibujo > Vista de sección parcial .
    Las vistas de sección parcial solo puede cortar la configuración de referencia de la vista de dibujo, no las posiciones alternativas.
  2. Croquice un perfil cerrado, como una spline.
  3. Configure las opciones en el PropertyManager.
  4. Haga clic en .

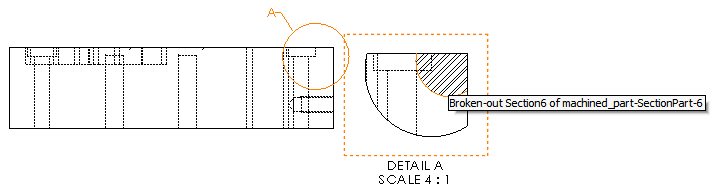

Vista de sección parcial en la vista de detalle

Puede agregar vistas de sección parcial a las vistas de detalle.

Para agregar una vista de sección parcial a una vista de detalle:

  1. En una vista de detalle, haga clic en Insertar > Vista de dibujo > Sección parcial.
  2. Croquice un perfil cerrado, como una spline.
  3. Configure las opciones en el PropertyManager.
  4. Haga clic en .

Vista de sección parcial en la vista de sección

Puede agregar vistas de sección parcial a vistas de sección.

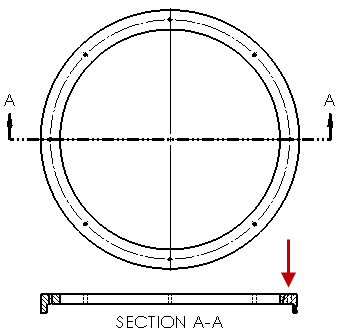

Vista de sección parcial en la vista de sección Imagen ampliada de vista de sección parcial

Para agregar una vista de sección parcial a una vista de sección:

  1. En una vista de sección, haga clic en Insertar > Vista de dibujo > Sección parcial.
  2. Croquice un perfil cerrado, como una spline.
  3. Configure las opciones en el PropertyManager.
  4. Haga clic en .
