Cómo ocultar y mostrar sólidos

Activación y desactivación de la visibilidad de los sólidos

Puede activar y desactivar la visibilidad de los conjuntos de sólidos y superficies moviendo el cursor sobre el conjunto en la zona de gráficos y haciendo clic en la Pestaña para ocultarlo o presionando Mayús + Tab para mostrarlo.

Además, puede mostrar uno o más sólidos ocultos moviendo el cursor hacia la zona de gráficos y manteniendo pulsadas las teclas Ctrl + Mayús + Tab. Los sólidos ocultos se visualizarán temporalmente como transparentes y se podrán volver a mostrar haciendo clic en ellos.

Para asignar otros métodos abreviados de teclado a estas acciones, haga clic en Herramientas > Personalizar.

Seleccionar sólidos ocultos

Para seleccionar los sólidos ocultos que se mostrarán:

  1. Haga clic con el botón derecho del ratón en la zona de gráficos y seleccione Mostrar sólidos ocultos.
    Todos los sólidos que estaban ocultos se muestran ahora y todos los sólidos que estaban visibles, ahora están ocultos.
  2. En el cuadro de diálogo, haga clic en Salir.
    La pieza multicuerpo que se mostró en un principio, vuelve a aparecer.

Aislar en piezas multicuerpo

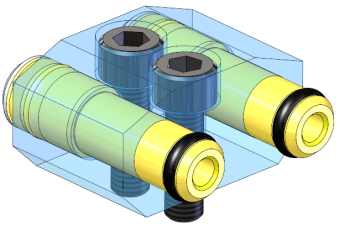

En piezas multicuerpo, el comando Aislar define todos los sólidos excepto los seleccionados para estar ocultos o ser transparentes, lo que permite centrarse en los sólidos seleccionados. Al salir de Aislar, la visualización volverá a su estado original sin ningún cambio permanente.

Para aislar sólidos:

  1. Seleccione los sólidos para aislar.
  2. Haga clic en Ver > Visualizar > Aislar, o haga clic con el botón derecho y seleccione Aislar.
  3. En la barra de herramientas emergente Aislar, haga clic en una de las siguientes opciones para cambiar Visibilidad de sólidos quitados:
    Transparente
    Oculto
  4. Puede hacer clic en Guardar como estado de visualización para guardar las características de visualización en un nuevo estado de visualización.
  5. Cuando termine de trabajar con los sólidos aislados, haga clic en Salir de aislar.
    El modelo vuelve a su estado de visualización original.
