PropertyManager Recubrir

Configure las opciones del PropertyManager con base en el tipo de operación Recubrir.

Para abrir este PropertyManager, proceda de una de estas maneras:

  • Haga clic en Recubrir saliente/base (barra de herramientas Operaciones) o en Insertar > Saliente/Base > Recubrir.
  • Haga clic en Corte recubierto (barra de herramientas Operaciones) o en Cortar > Recubrir > Insertar.
  • Haga clic en Recubrir superficie (barra de herramientas Superficies) o en Insertar > Superficie > Recubrir.

Perfiles

Perfil Determina los perfiles utilizados para crear un recubrimiento. Seleccione perfiles de croquis, caras o aristas para conectar. Los recubrimientos se crean con base en el orden de la selección de los perfiles.
Para cada perfil, seleccione el punto desde el que desea desplazar el trayecto del recubrimiento.
Subir y Bajar Ajuste el orden de los perfiles. Seleccione un Perfil y ajuste el orden de los perfiles.
Si la vista preliminar del recubrimiento muestra un recubrimiento no deseado, vuelva a seleccionar o reordene los croquis para conectar distintos puntos de los perfiles.

Restricciones iniciales/finales

Restricción inicial y Restricción final Aplica una restricción para controlar la tangencia de los perfiles iniciales y finales. Seleccione una de las siguientes opciones:

Predeterminado

(Disponible con un mínimo de tres perfiles). Aproxima una parábola inscrita entre el primer y el último perfil. La tangencia de esta parábola conduce la superficie del recubrimiento, mediante lo cual se logra una superficie de recubrimiento más predecible y natural cuando no se especifican condiciones de relación de posición.

Ninguno

No se aplica ninguna restricción de tangencia (curvatura cero).

Vector de dirección

Aplica una restricción de tangencia con base en una entidad seleccionada como un vector de dirección. Seleccione un Vector de dirección y luego configure el Ángulo de salida y la Longitud de tangencia inicial o final.

Normal al perfil

Aplica una restricción de tangencia normal a los perfiles iniciales o finales. Configure el Ángulo de salida y la Longitud de tangencia inicial o la Longitud de tangencia final.

Tangencia a cara

(Disponible al asociar un recubrimiento a la geometría existente). Hace las caras adyacentes tangentes en el perfil inicial o final seleccionado.

Curvatura a cara

(Disponible al asociar un recubrimiento a la geometría existente). Aplica un recubrimiento de curvatura continua liso y visualmente atractivo en el perfil inicial o final seleccionado.

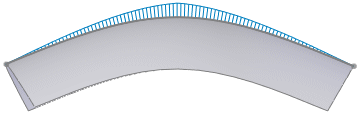

Vista preliminar de recubrimiento sin aplicación de restricciones iniciales o finales

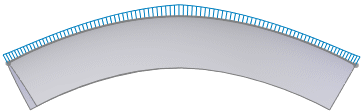

Recubrimiento con Curvatura a cara aplicada

Siguiente cara (Disponible con Tangencia a cara o Curvatura a cara seleccionado para Restricción inicial o final) Alterna el recubrimiento entre las caras disponibles.
Vector de dirección (Disponible con Vector de dirección seleccionado para Restricción inicial o final) Aplica una restricción de tangencia con base en una entidad seleccionada como un vector de dirección. El recubrimiento es tangente a la arista lineal o al eje seleccionado, o a la normal de una cara o plano seleccionado. También se puede seleccionar un par de vértices para configurar el vector de dirección.
Ángulo de salida (Disponible con Vector de dirección o Normal al perfil seleccionado para Restricción inicial o final) Aplica un ángulo de salida a los perfiles iniciales o finales. Si fuera necesario, haga clic en Invertir dirección . También puede aplicar un ángulo de salida a lo largo de curvas guía.
Longitud de tangente inicial y final (No disponible con Ninguno seleccionado para Restricción inicial o final) Controla la cantidad de influencia sobre el recubrimiento. El efecto de la longitud de tangente se limita hasta la siguiente sección. Si fuera necesario, haga clic en Invertir dirección de tangencia .
Aplicar a todo Visualiza un asa que controla todas las restricciones para todo el perfil. Desactive esta opción para visualizar múltiples asas que permiten controlar segmentos individuales. Arrastre las asas para modificar la longitud de la tangente.
Aplicar a todo está seleccionado

Un asa por perfil controla las restricciones para todo ese perfil.

 Aplicar a todo está desactivado

Múltiples asas por perfil controlan el peso de las restricciones en segmentos individuales dentro de cada perfil.

Curvas guía

  Influencia de curvas guía Controla la influencia de las curvas guía sobre el recubrimiento.

Ejemplo: Dos perfiles y una curva guía

Seleccione una de las siguientes opciones:

Hasta la siguiente guía

Extiende la influencia de curva guía hasta la siguiente curva guía solamente.

Hasta siguiente arista viva

Extiende la influencia de curva guía hasta la siguiente arista viva solamente. Una arista viva es cualquier esquina viva del perfil. Cualquier par de entidades de croquis contiguas que no tienen una relación tangente común o de curvatura igual entre sí define una arista.

Hasta la siguiente arista

Extiende la influencia de curva guía solamente hasta la siguiente curva guía.

Global

Extiende la influencia de curva guía por todo el recubrimiento.
Curvas guía Seleccione curvas guía para controlar el recubrimiento.
Subir y Bajar Ajuste el orden de las curvas guía. Seleccione un Curva guía y ajuste el orden de los perfiles.
  Tipo de tangencia guía Controla la tangencia donde el recubrimiento se encuentra con las curvas guía. Seleccione una de las siguientes opciones:

Ninguno

No se aplica ninguna restricción de tangencia.

Normal al perfil

Aplica una restricción de tangencia normal al plano de la curva guía. Configure el Ángulo de salida.

Vector de dirección

Aplica una restricción de tangencia con base en una entidad seleccionada como un vector de dirección. Seleccione un Vector de dirección y luego configure el Ángulo de salida.

Tangencia a cara

(Disponible cuando una curva guía se encuentra sobre la arista de la geometría existente). Agrega tangencia lateral entre caras adyacentes que descansan a lo largo de la ruta de la curva guía, creando una transición más suave entre las adyacentes.

Para obtener mejores resultados, los perfiles también deben ser tangentes a las caras de tangencia en el punto donde cada perfil se encuentra con la curva guía. La tolerancia ideal es de 2 grados o menor. Puede utilizar perfiles con puntos de conexión hasta 30 grados fuera de tangencia antes de que falle el recubrimiento.
  Vector de dirección (Disponible con Vector de dirección seleccionado para Tipo de tangencia guía). Aplica una restricción de tangencia con base en una entidad seleccionada como un vector de dirección. El recubrimiento es tangente a la arista lineal o al eje seleccionado, o a la normal de una cara o plano seleccionado.
  Ángulo de salida (Disponible con Vector de dirección o Normal al perfil seleccionado para Restricción inicial o final). Aplica un ángulo de salida al recubrimiento a lo largo de la curva guía, siempre que la geometría lo permita. Si fuera necesario, haga clic en Invertir dirección .

Parámetros de línea constructiva

Línea constructiva Guía la forma del recubrimiento utilizando una línea constructiva. Seleccione un croquis en la zona de gráficos.
Las líneas constructivas pueden coexistir con las curvas guía.
  Número de secciones Agrega secciones entre el perfil y alrededor de la línea constructiva. Mueva el control deslizante para ajustar el número de secciones.
Visualizar secciones Visualiza las secciones del recubrimiento. Haga clic en las flechas para visualizar las secciones. También puede introducir un número de sección y hacer clic en Visualizar secciones para saltar a esa sección.

Herramientas de croquizar

Utilice el SelectionManager para ayudar a seleccionar entidades de croquis.

  Arrastrar croquis Activa el modo de arrastre. Al editar una operación de recubrimiento, se puede arrastrar cualquier segmento, punto o plano del croquis en 3D a partir del cual se han definido contornos para el recubrimiento. El croquis en 3D se actualiza a medida que usted arrastra. También se puede editar un croquis en 3D para acotar los contornos mediante herramientas de acotación. La vista previa del recubrimiento se actualiza al terminar de arrastrar o cuando se editan las cotas del croquis en 3D. Para salir del modo de arrastre, haga clic en Arrastrar croquis de nuevo o en otra lista de selección del PropertyManager. Vídeo: Arrastre de un croquis en un recubrimiento
Deshacer arrastre de croquis Deshace el arrastre de croquis anterior y vuelve la vista previa a su estado anterior. Se pueden deshacer múltiples arrastres y ediciones de cotas.

Opciones

Fusionar caras tangentes Hace que las superficies correspondientes del recubrimiento resultante sean tangentes, si los segmentos de recubrimiento correspondientes son tangentes. Se mantienen las caras que se pueden representar como un plano, cilindro o cono. Las otras caras adyacentes se fusionan y las secciones se aproximan. Los arcos de croquis se pueden convertir en splines.
  Perfil de croquis con vista preliminar
  Recubrimiento sin utilizar la opción Mantener caras tangentes
  Recubrimiento utilizando la opción Mantener caras tangentes
Cerrar recubrimiento Crea un sólido cerrado a lo largo de la dirección del recubrimiento. Esto conecta el primer y el último croquis automáticamente.
  Recubrimiento con Cerrar recubrimiento desactivado
  Recubrimiento con Cerrar recubrimiento activado
Vista preliminar Visualiza vistas preliminares sombreadas del recubrimiento. Desactive esta opción para ver la ruta y las curvas guía solamente. Puede hacer clic con el botón derecho del ratón y alternar entre Vista preliminar transparente y Vista preliminar opaca en el menú contextual.
  Vista preliminar transparente
  Vista preliminar opaca
Resultado de fusión Fusiona todos los elementos del recubrimiento. Desactive esta opción si no quiere fusionar todos los elementos del recubrimiento.
Microtolerancia Crea los recubrimientos para piezas con geometría fina. Una tolerancia ajustada incluye piezas con aristas pequeñas.

Operación lámina

Seleccione para crear un recubrimiento de operación lámina.

Tipo de operación lámina Configura el tipo de recubrimiento de operación lámina. Seleccione una de las siguientes opciones:

Una dirección

Crea la operación lámina en una dirección desde los perfiles utilizando el valor Espesor . Si fuera necesario, haga clic en Invertir dirección .

Plano medio

Crea la operación lámina en ambas direcciones desde los perfiles, aplicando el mismo valor de Espesor en ambas direcciones.

Dos direcciones

Crea la operación lámina en ambas direcciones a partir de los perfiles. Configure valores individuales para Espesor y Espesor .

Visualización de curvatura

Vista preliminar de la malla Aplica una vista preliminar de malla en las caras seleccionadas para visualizar mejor las superficies.
Densidad de malla Disponible al seleccionar Vista preliminar de malla.

Ajusta el número de líneas de la malla.
Franjas de cebra Muestra franjas de cebra para que resulte más fácil ver arrugas o defectos en la superficie.
Peines de curvatura Activa la visualización de peines de curvatura.

Seleccione al menos una de estas opciones:

Dirección 1

Alterne la visualización de peines de curvatura a lo largo de la dirección 1.

Dirección 2

Alterne la visualización de peines de curvatura a lo largo de la dirección 2.

Para cualquier dirección, seleccione Editar color para modificar el color del peine.
Escala Disponible al seleccionar Peines de curvatura.

Ajusta el tamaño de los peines de curvatura.
Densidad Disponible al seleccionar Peines de curvatura.

Ajusta el número de líneas de la visualización de los peines de curvatura.

Alcance de operación

Especifica los sólidos a los que afectará la operación.
