Matrices cosméticas

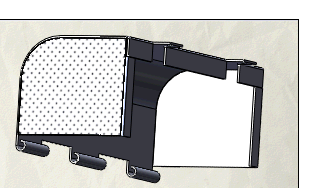

La operación Matriz cosmética le permite definir y visualizar matrices de taladros de manera cosmética en lugar de mostrar modelos sólidos completamente teselados. El tiempo de reconstrucción se reduce considerablemente debido a que la geometría de matriz es sólo cosmética.

Puede aplicar matrices cosméticas sólo a las caras planas y paralelas.

Puede ver matrices cosméticas en dibujos con vistas sombreadas mientras la opción RealView está activada.

Para crear matrices cosméticas:

1. Desde el Panel de tareas, seleccione la pestaña Apariencias, escenas y calcomanías .
2. En Apariencias, haga clic en Misceláneo > Apariencias de sólo RealView y, a continuación, haga doble clic en matriz de taladro cosmética o arrástrela a la zona de gráficos.
   Es necesario preseleccionar la cara para otras Apariencias. La preselección no funciona para las matrices cosméticas.
3. En el PropertyManager, seleccione una cara para Límite de relleno .
4. En Diseño de matriz:
   1. Seleccione un diseño.
   2. Establezca las opciones de separación.
   3. Seleccione una arista para determinar la dirección de la matriz.
5. En Tipos de operación a repetir:
   1. Seleccione un tipo de operación a repetir.
   2. Configure las opciones de tamaño.
6. Haga clic en .
