Duplicación de sólidos en piezas de chapa metálica

Puede crear una pieza de chapa metálica multicuerpo duplicando la pieza original.

Utilice los siguientes comandos en la barra de herramientas Operaciones para duplicar una pieza:

  • Matriz lineal
  • Matriz conducida por círculo
  • Simetría
  • Mover/copiar sólidos

Los cambios realizados encima de la operación de matriz en el gestor de diseño del FeatureManager se reflejan en todos los sólidos.

Los cambios realizados en sólidos individuales en la lista de cortes se aplican sólo a esos sólidos.

Para duplicar un sólido de chapa metálica:

  1. En una pieza de chapa metálica existente, haga clic en Mover/copiar sólidos (barra de herramientas Operaciones) o en Insertar > Operaciones > Mover/copiar.
  2. En el PropertyManager:
    1. En Sólidos para mover/copiar, especifique el sólido a mover bodies.png seleccionándolo en la zona de gráficos o en la lista de cortes en el gestor de diseño del FeatureManager desplegable.

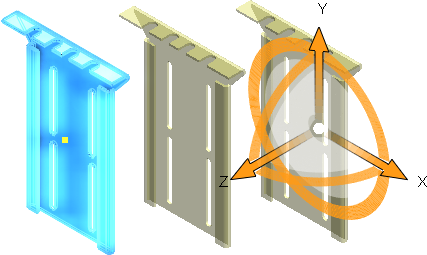

      Aparece el sistema de referencia.
    2. Haga clic en Copiar y establezca un valor para Número de copias pattern_linear_count.png.

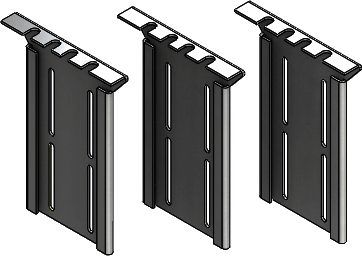

  3. Mueva el sistema de referencia para distribuir los sólidos.
  4. Haga clic en .
