Modificar una cota de croquis 2D con Instant2D

Puede utilizar Instant2D para manipular dinámicamente las cotas de croquis en el modo de croquis. Puede hacer clic en una cota y editar rápidamente sus valores sin tener que abrir el cuadro de diálogo Modificar cota para restablecer la geometría.

La función Instant2D es similar a Instant3D, la única diferencia es que Instant3D funciona fuera del modo de croquis.

Para activar o desactivar Instant2D, haga clic en Instant2D (barra de herramientas Croquis).

Para modificar operaciones mediante Instant2D:

  1. Abra una pieza que contenga una entidad de croquis 2D y haga clic en Editar croquis .
  2. Haga clic en Instant2D (barra de herramientas Croquis).

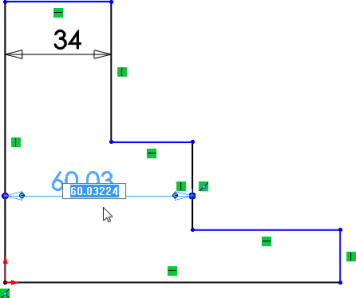

  3. Haga clic en la cota junto a la línea indicativa.
    Aparecen las asas de la cota.
  4. Lleve a cabo una de las siguientes acciones:

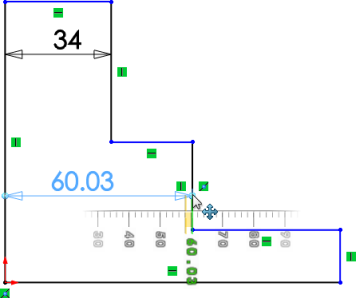

    1. Arrastre las asas de la cota para modificar la posición de los contornos de croquis.
      Aparece una regla. Utilice reglas en pantalla para medir modificaciones de manera precisa.

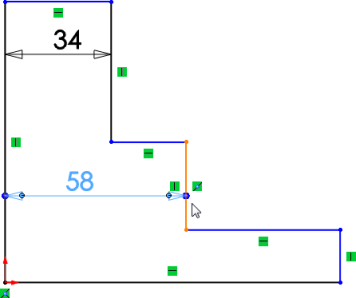

    2. Haga clic en el valor de la cota e introduzca el nuevo valor de la cota en el cuadro de diálogo de datos de la cota.
