Relaciones de posición Ancho

Una relación de posición de anchura restringe una pestaña entre dos caras planas.

Las referencias de anchura pueden incluir:

• Dos caras planas paralelas
• Dos caras planas no paralelas (con o sin ángulo de salida)

Las referencias de pestaña pueden incluir:

• Dos caras planas paralelas
• Dos caras planas no paralelas (con o sin ángulo de salida)
• Una cara cilíndrica o un eje

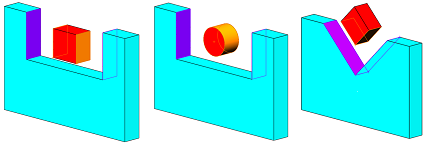

Ejemplos:

Para agregar una relación de posición Ancho:

1. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
2. En la pestaña Avanzado, haga clic en Ancho.
3. En Selecciones de relaciones de posición:
   1. Seleccione dos caras planas para Selecciones de ancho.
   2. Seleccione dos caras planas o una cara cilíndrica o un eje para Selecciones de pestaña.
4. En Tipo de relación de posición, seleccione una restricción:

   Opción	Descripción
   Centrado	Centra una pestaña dentro de la anchura de una ranura.
   Libre	Mueve los componentes libremente dentro de los límites de las caras o los planos seleccionados con respecto a los componentes.
   Cota	Especifica una distancia o cota de ángulo desde un conjunto de selecciones hasta el conjunto de selecciones opuestas de caras o planos más cercano.
   Porcentaje	Especifica la distancia o ángulo según una cota de valor de porcentaje desde un conjunto del conjunto de selecciones hasta el centro del otro conjunto de selecciones.

5. Haga clic en .
   Los componentes se alinean de forma que la pestaña establece una relación de posición entre las caras de la ranura. La pestaña puede trasladarse a lo largo del plano central de la ranura y girar alrededor del eje normal del plano central. La relación de posición Ancho evita que la pestaña se traslade o gire de lado a lado.
