Cálculo del área de superficie proyectada

Puede calcular el área de superficie proyectada de los modelos utilizando las herramientas Entidades de silueta y Medir, que resultan útiles para las herramientas de moldes.

Para calcular el área de superficie proyectada:

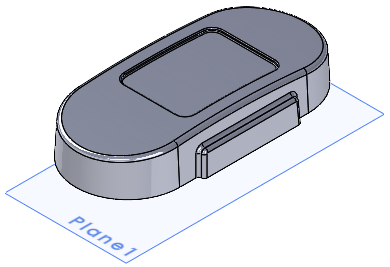

  1. En un modelo, seleccione un plano existente o cree un plano equidistante de la superficie del modelo para calcular.
  2. En el gestor de diseño del FeatureManager, seleccione ese plano y haga clic en Croquis .
  3. Haga clic en Entidades de silueta (barra de herramientas Croquis) o en Herramientas > Herramientas de croquizar > Entidades de silueta .
  4. En el PropertyManager, seleccione Silueta externa y, en Entidades a silueta, seleccione el modelo.

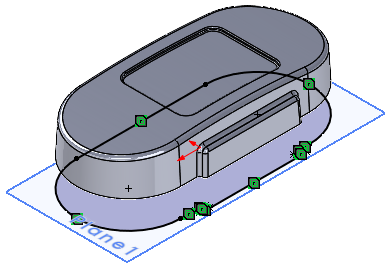

    Esto proyecta un croquis de las entidades de silueta externas del modelo en el plano.

  5. Haga clic en Superficie plana (barra de herramientas Superficies) o Insertar > Superficies > Plana .
    En el PropertyManager, para Entidades límites , Croquis actual aparece.
  6. Haga clic en para crear una superficie plana del croquis proyectado.
  7. Haga clic en Medir (barra Herramientas) o en Herramientas > Calcular > Medir .

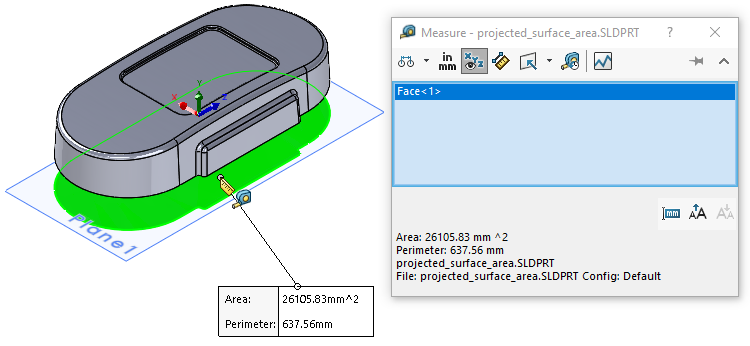

  8. Seleccione la superficie plana para visualizar el área de superficie proyectada del modelo.
