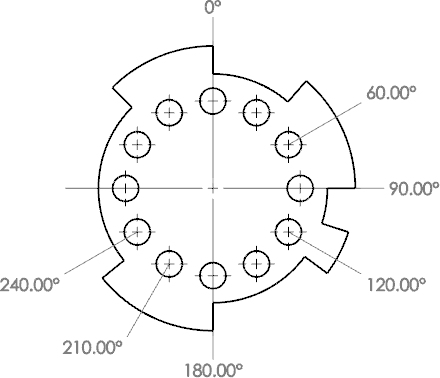

Puede crear cotas angulares incrementales para un arco o círculo en un dibujo o croquis.
Para crear cotas angulares incrementales:
- Haga clic en Cota angular incremental
(barra de herramientas Cotas/Relaciones) o en en una vista de dibujo con un arco o círculo.

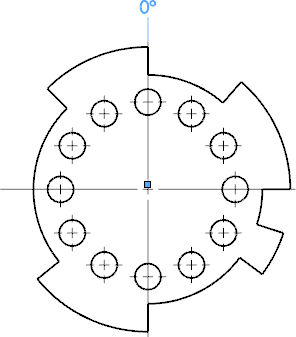

- En la zona de gráficos, seleccione el centro de círculo del
de brida, desde el que se medirán el resto para que constituya la base (la cota de grado cero) y haga clic otra vez para colocar la cota fuera del modelo.
- Seleccione los vértices o centros de círculos para acotar. Según selecciona cada elemento, la cota se situará en la vista, alineada a la cota de cero grados.
- Haga clic en
para salir del modo de cota angular incremental.
