Creación de planos normales a la orientación de vista

Para crear un plano normal a la orientación de la vista actual:

  1. Oriente el modelo con respecto a la orientación de la vista deseada.
  2. Haga clic en Plano (barra de herramientas Geometría de referencia) o en Insertar Geometría de referencia Plano.
  3. En Primera referencia , seleccione un vértice en la zona de gráficos.

  4. En el PropertyManager, en Primera referencia, haga clic en Paralelo a la pantalla .
  5. Si lo prefiere, introduzca un valor para Distancia para equidistanciar el plano en el vértice de referencia.
  6. Haga clic en .
    Para cambiar la posición del plano, gire el modelo y, a continuación, haga clic en Actualizar plano en el PropertyManager.

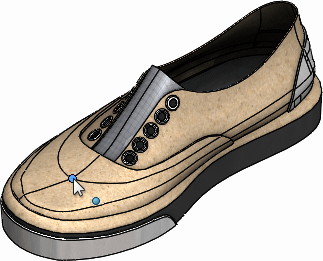

  7. También puede crear un plano de referencia que sea normal a la vista sin utilizar el PropertyManager Plano. Haga clic con el botón secundario del ratón en una cara en la zona de gráficos y, a continuación, en Crear plano paralelo a la pantalla.

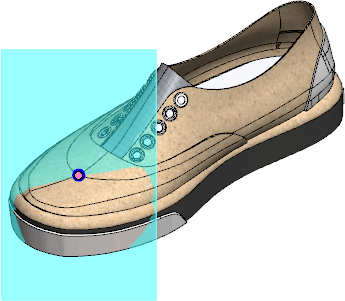

    El software agrega un punto de croquis 3D sobre plano o sobre superficie donde ha hecho clic con el botón secundario y sitúa un plano de referencia paralelo a la pantalla en ese punto.

    Si la superficie se mueve, el punto de croquis también puede moverse. Para asegurarse de que el punto de croquis no se mueve, establezca su posición con respecto a otra geometría.
