Puede personalizar el archivo de tolerancia general utilizado en DimXpert y ajustarlo sus necesidades específicas de diseño.
Para personalizar el archivo de tolerancia general:
- En la carpeta especificada en , utilice Microsoft Excel para abrir el archivo general tolerances.xlsx.
El archivo incluye las siguientes secciones:
| Linear |
Especifica rangos y tolerancias para cotas lineales. |
| Arista rota |
Especifica rangos y tolerancias para las cotas de chaflán y redondeo. |
| Cotas angulares |
Especifica rangos y tolerancias para cotas angulares. |
| Unidades |
Especifica las unidades de medida de los alores lineales y angulares en la tabla. |
- En Unidades, defina las unidades de medida para los valores de la tabla.
Si utiliza el archivo de tolerancia general en un modelo que utiliza diferentes unidades, los valores se convierten automáticamente para que coincidan con las unidades del modelo.
- Personalice los valores en el archivo.
Por ejemplo:

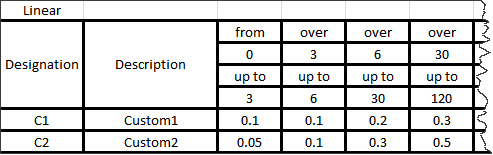

- Para modificar Custom1 para las cotas lineales, busque la sección Lineal.
- Cambie los valores de la fila Custom1.
Por ejemplo, para cambiar la tolerancia de 0,2 a 0,3 de las cotas lineales que están en el intervalo por encima de 6 y hasta un máximo de 30, cambie el valor
Custom1 correspondiente de 0,2 a 0,3.
Es necesario mantener el formato del archivo de tolerancia general. Si modifica el formato, el archivo no se considerará válido y se utilizarán los valores predeterminados en su lugar. Por ejemplo, no puede reorganizar las celdas ni dejar celdas en blanco.
- Guarde el archivo de Microsoft Excel.
Debe cargar el archivo de tolerancia general cada vez que actualice los valores que contiene o que cambie su ubicación.
- Para cargar el archivo:
- Haga clic en .
- En Tolerancia general, en Clase de tolerancia, seleccione una clase personalizada.
- Haga clic en Cargar elemento personalizado y haga clic en Aceptar para confirmar su selección.
