Visualización de cotas de croquis en el estado aplanado

Para visualizar cotas de croquis en estado desplegado:

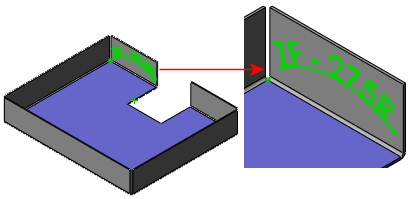

  1. Cree una pieza de chapa metálica que incluya un croquis con cotas en una cara.

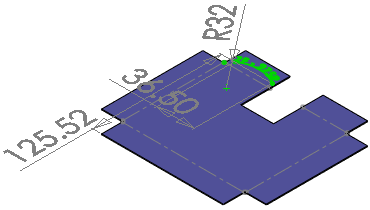

  2. Despliegue el modelo.
  3. En el gestor de diseño del FeatureManager, en Chapa desplegada , expanda Transformación de croquis FM_folder.gif.
  4. Haga doble clic en el croquis derivado para visualizar las cotas en estado desplegado.
