Exportación de un modelo de SOLIDWORKS para utilizarlo con software AEC

El asistente Exportar a AEC le ayuda a preparar un modelo de SOLIDWORKS para que pueda importarlo al software AEC.

El asistente le guía para especificar el plano anfitrión del modelo (basado en suelo, basado en techo/tejado o basado en pared) y el nivel de simplificación que aplicar. Puede obtener una vista preliminar de las opciones en la zona de gráficos antes de guardar el archivo simplificado y orientado correctamente con formato .rfa o .sat. El archivo resultante utiliza las coordenadas de referencia que proporcione en el asistente.

  1. Abra el modelo que desea exportar.
  2. Haga clic en Exportar a AEC (barra de herramientas Herramientas) o en Herramientas > Exportar a AEC.
  3. En el PropertyManager, en Definir host:
    1. Seleccione el tipo de componente del host: Componente basado en suelo, Componente basado en techo/tejado o Componente basado en pared.
    2. Utilice el gestor de diseño del FeatureManager desplegable para seleccionar el plano de referencia del host.
    3. Opcionalmente, seleccione Inversión normal para invertir la orientación del eje predeterminada.
      De forma predeterminada, el sistema de coordenadas de salida para un:
      • Componente basado en suelo o en techo/tejado se define con +Z normal al plano del suelo.
      • Componente basado en pared se define con +Y normal al plano de referencia de la pared.
    4. En el modelo, seleccione un punto de referencia.
  4. Haga clic en .

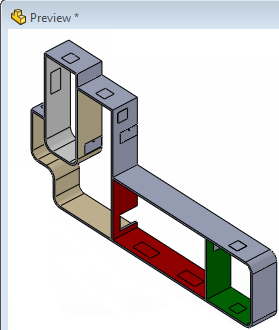

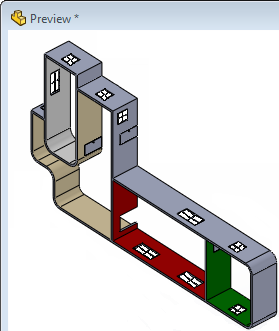

  5. En la página Especificar detalle de exportación, en Establezca los detalles del modelo de destino, seleccione una de las siguientes opciones y, a continuación, haga clic en Generar vista preliminar para abrir una segunda ventana de gráficos con una vista preliminar de la cantidad de detalles que se exportarán:
    • Alta

      El modelo se exporta tal cual, sin eliminar ningún detalle.

      La vista preliminar muestra el modelo en la orientación esperada para productos AEC.

    • Intermedio

      Se eliminan todos los componentes internos y geometría de sección transversal interior se quita y se convierte en sólida. Los redondeos y los chaflanes con radios de menos de una pulgada se eliminan y los taladros con menos de dos pulgadas de diámetro se suprimen.

    • Baja

      Se eliminan todos los componentes internos y geometría de sección transversal interior se quita y se convierte en sólida. Se eliminan los redondeos y chaflanes con radios de menos de dos pulgadas. Se suprimen los taladros con menos de tres pulgadas de diámetro y extrusiones con menos de tres pulgadas en profundidad total.

    • Personalizado

      Generar vista preliminar no está disponible. Haga clic en para iniciar el proceso de simplificación.

      Consulte Defeature.

  6. Haga clic en .
  7. En Guardar modelo como, seleccione una opción:
    • Familia Revit (*.rfa)
    • ASIC (*.sat)
  8. Haga clic en Exportar y guarde el archivo.
