Relación de posición de tornillo

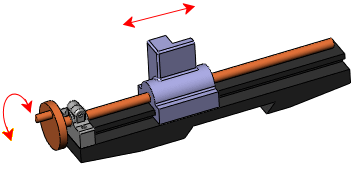

Una relación de posición Tornillo restringe dos componentes para que sean concéntricos y agrega una relación de paso de rosca entre la rotación de un componente y la traslación del otro componente.

La traslación de un componente a lo largo del eje causa rotación del otro componente según la relación de paso de rosca. De manera similar, la rotación de un componente causa la traslación del otro.

Al igual que con otros tipos de relaciones de posición, las relaciones de posición de tornillo no impiden que se produzcan interferencias o colisiones entre los componentes. Para impedir que se produzca una interferencia, utilice la opción de Detección de colisión o Detección de interferencias.

Para agregar una relación de posición de tornillo:

  1. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
  2. En el PropertyManager, en la pestaña Mechanical, haga clic en Tornillo .
  3. En Selecciones de relaciones de posición, seleccione los ejes de rotación sobre los dos componentes para el cuadro Entidades para relacionar .
  4. En Tipo de relación de posición:
    Opción Descripción
    Revoluciones/unidad_por_longitud Especifica el número de revoluciones de un componente para cada unidad de traslación del otro componente.

    Haga clic en Herramientas > Opciones > Propiedades de documento > Unidades para especificar la unidad de longitud del documento.
    Distancia/revolución Especifica la distancia de traslación de un componente para cada unidad de revolución del otro componente.
    Invertir dirección Cambia la dirección de movimiento de los componentes entre sí.
  5. Haga clic en .
