Uso de las opciones de ordenación de la lista de cortes

Puede recopilar sólidos idénticos y elegir qué caras y operaciones excluir de la ordenación. Esta opción recopila todos los sólidos de una carpeta Elemento de lista de cortes que son geométricamente idénticos pero se generan mediante operaciones distintas; por ejemplo, cilindros que se crean por operaciones de extrusión o revolución, pero que son idénticos en volumen.

1. Abra el modelo.

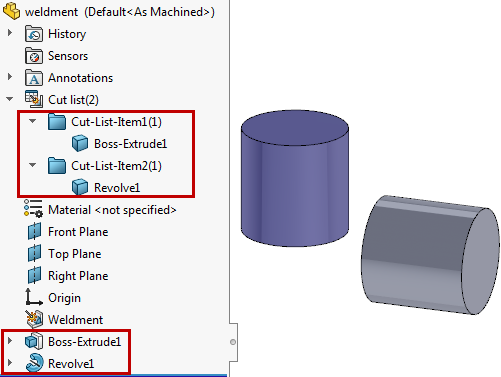

   En este modelo, los sólidos Extruir1 y Revolución1 tienen el mismo volumen pero aparecen en carpetas separadas de Elemento de lista de cortes.


2. Haga clic en Herramientas > Opciones > Propiedades de documento > Piezas soldadas .
   1. En Opciones de lista de corte, seleccione Crear listas de corte automáticamente.
      Debe activar esta opción para ordenar listas de cortes. También puede hacer clic con el botón derecho del ratón en el nivel superior de la carpeta Lista de cortes y hacer clic en Crear listas de corte automáticamente para activar esta opción.
   2. En Opciones de lista de corte, seleccione Recopilar sólidos idénticos.
      También puede hacer clic con el botón derecho del ratón en el nivel superior de la carpeta Lista de cortes en el gestor de diseño del FeatureManager y hacer clic en Opciones de ordenación de la lista de cortes. En Opciones de ordenación, seleccione Recopilar sólidos idénticos.
3. Haga clic en .
   Para conservar la opción Recopilar sólidos idénticos en el cuadro de diálogo Propiedades de documento, cree una plantilla con esta opción seleccionada. Al crear nuevas piezas soldadas con esta plantilla, el software comprueba automáticamente si hay sólidos idénticos en las carpetas Elemento de lista de cortes .

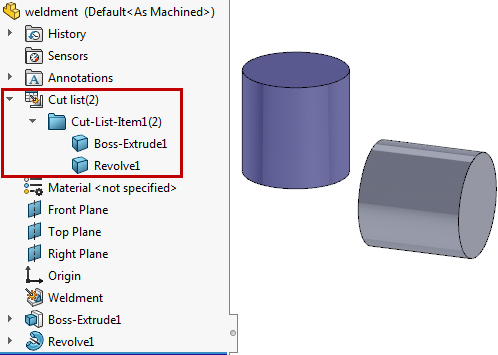

   Ambos sólidos aparecen ahora en la misma carpeta Elemento de lista de cortes.
