Bir Model Kenarını Kullanma

Bir düz model kenarını kısıtlamalar uygulamak üzere bir referans olarak kullanabilirsiniz. Sürüklemeyi kenarın yönünde önceden belirleyebilirsiniz. Kabuk meshleri için ayrıca kenar etrafındaki rotasyonu belirtebilirsiniz.

Aşağıdaki tabloda bu kısıtlama tipinin nitelikleri özetlenmiştir:

Nitelik Değer
Katılar için olası DOF'ler 1 sürükleme
Kabuklar ve kirişler için olası DOF'ler 1 sürükleme ve 1 rotasyon
Kafes kirişler için olası DOF'ler 1 sürükleme
3B sembolü
sürükleme rotasyon
Seçilebilir objeler Tepe noktaları, kenarlar, yüzler ve kiriş eklemleri
Sürüklemeler

Kenar boyunca
Rotasyonlar (sadece kabuklar ve kirişler için)

Kenar etrafında

Örnek

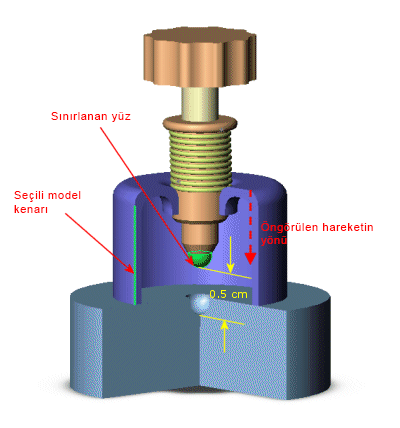

Vidanın seçili yüzü (yeşil renkle gösterilir), seçili kenar (yeşil renkle gösterilir) tarafından belirtilen yönde 0,5 cm hareket etmelidir. Yönü belirlemek için Önizleme'yi kullanın. Bunu tersine çevirmek için bir negatif değer -0,5 cm kullanın.
