Bir düzlemsel model yüzünü kısıtlamalar uygulamak üzere bir referans olarak kullanabilirsiniz. Yüzün 1 ve 2 yönlerinde ve yüze dik yönde sürüklemeleri önceden belirleyebilirsiniz. Kabuk meshler için bu yönlere göre rotasyonları önceden belirleyebilirsiniz.
Aşağıdaki tabloda bu kısıtlama tipinin nitelikleri özetlenmiştir:
| Nitelik |
Değer |
|---|
| Katılar için olası DOF'ler |
3 sürükleme |
| Kabuklar ve kirişler için olası DOF'ler |
3 sürükleme ve 3 rotasyon |
| Kafes kirişler için olası DOF'ler |
3 sürükleme |
| 3B sembolü |
|
|
| sürükleme |
rotasyon |
|
| Seçilebilir objeler |
Tepe noktaları, kenarlar, yüzler ve kiriş eklemleri |
| Sürüklemeler |
 Yüz boyunca yön 1
 Yüz boyunca yön 2
 Yüze dik
|
| Rotasyonlar (sadece kabuklar ve kirişler için) |
Yüz yön 1 tarafında
Yüz yön 2 tarafında
Yüze dik tarafta
|
Örnek
|
|

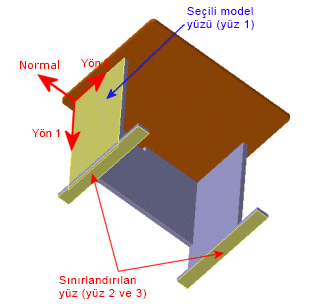

| Masa bacaklarının alt yüzleri sadece kendi düzlemlerinde (zemin) hareket edebilir. |
2 ve 3 yüzlerinin yüz yönü 1 (Yön 1) boyunca hareketini sıfıra ayarlamak için model yüzü 1'i referans olarak kullanabilirsiniz. Diğer iki yön (Yön 2 ve Dik) belirtilmeden bırakılmalıdır. |
Bunu yapmanın daha kolay yolu Yassı yüzde tipini kullanmak ve normal sürüklemeyi sıfıra ayarlamaktır.
