使用匹配相机工具

要使用匹配相机工具：

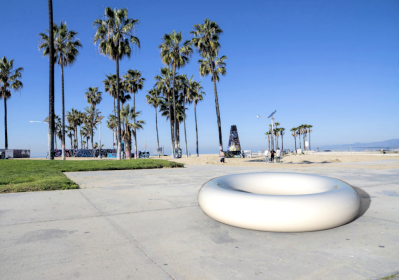

  1. 在 SOLIDWORKS Visualize Professional 中，打开带有背板的项目。
  2. 单击工具 > 匹配相机。

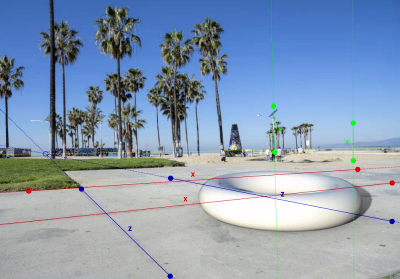

    背板图像上将出现实线和虚线。

  3. 在匹配相机对话框中，指定选项。

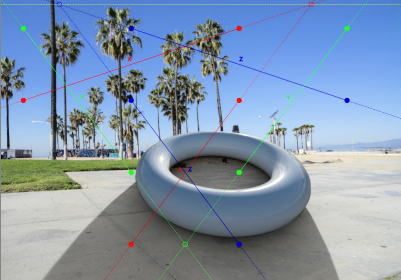

  4. 在 3D 视窗中，将线和点与背板的消失线对齐。
    线/点类型 描述
    红色实线和实心点 X 方向的消失线（水平）。 拖动线或其点以匹配背板图像。
    红色虚线和空心点 将消失线沿 X 方向延伸到其端点以外。 空心红点是水平线上的消失点（可能位于 3D 视窗之外）。
    蓝色实线和实心点 沿 Z 方向（水平）的消失线。拖动线或其点以匹配背板图像。
    蓝色虚线和空心点。 将消失线沿 Z 方向延伸到其端点以外。 空心蓝点是水平线上的消失点（可能位于 3D 视窗之外）。
    绿色实线和实心点 Y 方向的消失线（垂直）。 拖动线或其点以匹配背板图像。 这是可选的，仅当您将消失点指定为三时才会显示。 垂直消失线不会导致水平线上出现消失点。
    黄色虚线 连接两个（水平）消失点的水平线。 将水平线与背板图像中的实际水平线匹配。 它将验证结果。
  5. 单击确定。
