輸入系統選項 (2023 SP2)

使用 3D Interconnect 輸入含連結之第三方 CAD 檔案的系統選項，在可用性方面已獲得改善。

若要存取輸入系統選項：

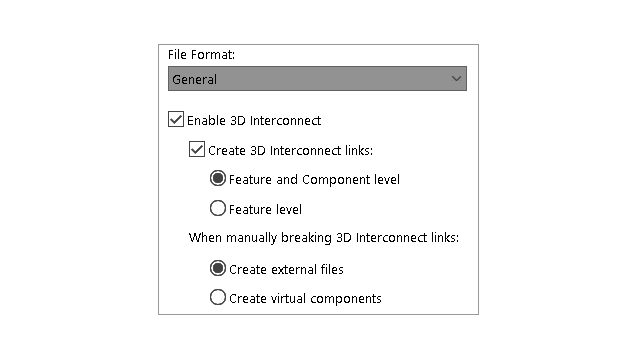

  1. 按一下工具 > 選項 > 系統選項 > 輸入。
  2. 選擇啟用 3D Interconnect。若加以選取，則可指定其他選項：
    • 產生 3D Interconnect 連結。輸入 3D Interconnect 特徵和零組件連結。(第三方檔案包含多個零組件 (用於組合件)，且每個零組件都有特徵。)
    • 特徵和零組件階層或特徵階層。輸入後，在 FeatureManager(特徵管理員) 設計樹狀結構中顯示零組件連結和特徵連結，且每個零組件和特徵上都有箭頭符號。
    在您輸入時，FeatureManager(特徵管理員) 設計樹狀結構中的零組件連結和特徵連結，在每個零組件和特徵上都會有箭頭。
    使用連結輸入檔案後，您可以在 FeatureManager(特徵管理員) 設計樹狀結構中按右鍵並選擇切斷連結，以手動方式切斷連結。連結的輸出視下列選項而定：
    • 產生外部檔案。斷開 3D Interconnect 零組件連結，並產生結果零件或組合件作為外部檔案。
    • 產生虛擬零組件。產生結果零件或組合件作為外部檔案 (虛擬零組件)。
