構成部品名の表示

図面で構成部品名の表示オプションを指定すると、PropertyManager および [パレット表示（View Palette）] での名前が FeatureManager デザイン ツリーの名前と一致します。

構成部品名の表示オプションを指定するには:

  1. FeatureManager デザイン ツリーで、図面名を右クリックし、ツリー表示（Tree Display） > 構成部品名および説明（Component Name and Description）をクリックします。
  2. (オプション)主（Primary）で、オプションを指定します。
    • 構成部品名（Component Name）
    • 構成部品の注記（Component Description）
主（Primary）での選択に基づいてオプションを表示します。

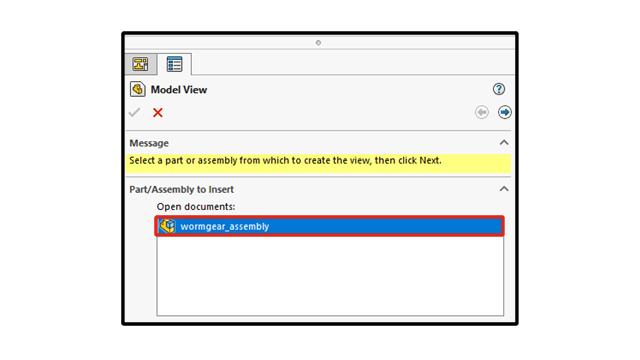

  • モデル ビュー（Model View）および標準 3 画面（Standard 3 View）PropertyManager では、開いているドキュメント（Open documents）フィールドが更新されます。
  • [パレット表示（View Palette）] が更新されます。[パレット表示（View Palette）] には、部品またはアセンブリのアイコンとファイル名が表示されます。
