座標系

順次選択（Select Other）コマンドを含む、追加のエンティティ、フィーチャー、コマンドから座標系要素を参照できます。

アイテム 説明
3D スケッチ（3D sketches） 3D スケッチ エンティティと座標系の軸、平面、原点の間にスケッチ拘束を作成します。
2D スケッチ寸法（2D sketch dimensions） 座標系の軸、平面、原点を参照する 2D スケッチ寸法を作成します。
  • フィーチャーとボディをミラー（Mirror）
  • 構成部品のミラー（Mirror Components）
  • 挿入（Insert） > ミラー部品（Mirror Part）
 ミラー平面として座標系平面を選択します。
参照平面 座標系の軸を選択して、その軸に垂直な新しい平面を作成します。モデルの頂点または点を使用して平面を配置します。

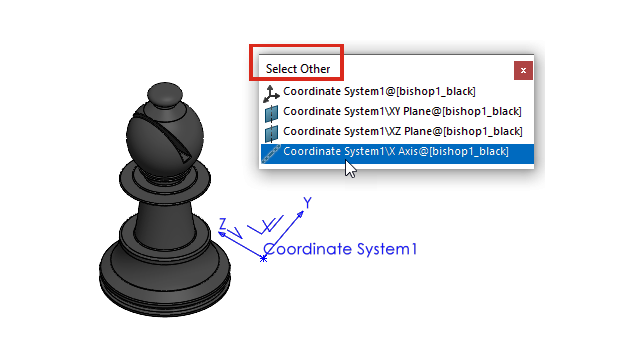

順次選択（Select Other） 座標系の軸、平面、および原点を選択します。
