Основная область
Основная область модуля спецификаций позволяет сохранять настройки с помощью профилей и управлять идентификаторами спецификаций, выносками и параметрами.
Профиль
Профили хранят ваши настройки для дальнейшего использования. Чтобы узнать больше, см. О профилях настроек модулей.
Идентификаторы спецификаций
| Значки |
Имя команды |
Описание |
| Неприменимо |
Применить
|
Указывает объем создания или сброса идентификаторов спецификаций:- Видимая геометрия – создает или сбрасывает идентификаторы для всех геометрий (узлы геометрии в разделе Дерево сборок), отображаемых на экране.
- Выбор – создает или сбрасывает идентификаторы для выбранной геометрии, деталей или сборок.
- Все геометрии – создает или сбрасывает идентификаторы для всех геометрий.
- Видимые детали – создает или сбрасывает идентификаторы для всех деталей (узлы деталей в разделе "Дерево сборок"), отображаемых на экране.
- Все детали – создает или сбрасывает идентификаторы для всех деталей.
|
|
Создать идентификаторы спецификаций
|
Создает идентификаторы спецификаций для выбранного объема Применить. Указать соответствующие значения для параметров Описание и Формат идентификатора спецификаций перед созданием идентификаторов спецификаций. |
|
Сбросить идентификаторы спецификаций
|
Удаляет идентификаторы спецификаций для выбранного объема Применить. |
| Неприменимо |
Назначить вручную
|
Позволяет назначать идентификаторы спецификаций вручную. Чтобы назначить идентификаторы, выполните следующие действия.- Укажите соответствующие значения для параметров Описание и Формат идентификатора спецификаций.
- Щелкните Назначить вручную.
- Щелкните выноски или объекты геометрии на экране.
- Нажмите клавишу Esc, чтобы прекратить выполнение назначений.
|
Выноски
| Значки |
Имя команды |
Описание |
|
Создать выноски
|
Создает выноски для выбранных объектов. Укажите соответствующие значения для параметров Выноски перед создания выносок. Прим.:
Если выносок нет, таблица спецификаций содержит записи для всех объектов геометрии с идентификаторами спецификаций. Если выноски есть, таблица спецификаций содержит только объекты с выносками. Для отображения всех объектов независимо от статуса выноски создайте выноски для всех объектов и установите для прозрачности выноски значение 0 (прозрачный) для выносок, которые необходимо скрыть.
|
|
Удалить видимые выноски
|
Удаляет все видимые выноски. |
Отображение спецификаций и выносок
| Значки |
Имя команды |
Описание |
|
Показать/скрыть таблицу спецификаций
|
Переключает видимость таблицы спецификаций в модели. Также можно отобразить таблицу спецификаций, выбрав на ленте или включив на панели оформления. Прим.:
Необходимо назначить для таблицы спецификаций хотя бы один идентификатор спецификаций для отображения на экране.
|
|
Показать/скрыть выноски
|
Переключает видимость всех выносок в модели. |
Вкладка "Описание"
Вкладка "Описание" позволяет указывать способ назначения идентификаторов спецификаций к объектам геометрии.
| Имя команды |
Описание |
|
Родительский уровень
|
Выбирает способ создания описания спецификаций из объекта (уровень 0) или родителя. |
|
Имя свойства
|
Указывает свойство (Метка или Имя) или метасвойство, используемое в качестве описания спецификаций. |
|
Сравнить свойство
|
Назначает объектам такой же идентификатор спецификаций, сравнивая значения Имени свойства. Выберите один или несколько параметров:- Пропустить символы справа – игнорирует указанное число символов при сравнении значений свойства. Например, укажите 2 для совпадения Bolt-A1 и Bolt-B1.
- Игнорировать числовой суффикс – игнорирует числовые суффиксы при сравнении значений свойства. Например, выберите этот параметр для совпадения Bolt-11 и Bolt-456.
- Совпадение регистра – учитывает регистр при сравнении значений свойства.
|
|
Сравнить геометрию
|
Назначает такой же идентификатор спецификаций для объектов, сравнивая геометрию (объединение). Выберите один из указанных ниже параметров. |
|
Назначить уникальные идентификаторы спецификаций
|
Назначает уникальные идентификаторы для всех объектов. Каждый идентификатор спецификаций имеет значение количества (Кол-во), равное одному (1). |
Вкладка "Формат идентификатора спецификаций"
Вкладка "Формат идентификатора спецификаций" позволяет определять правила именования идентификаторов спецификаций.
Такие правила применяются, когда вы создаете идентификаторы спецификаций автоматически (Создать идентификаторы спецификаций) или вручную (Назначить вручную).
| Имя команды |
Описание |
|
Префикс
|
Определяет префикс идентификатора спецификаций. Укажите любую комбинацию букв, цифр или других символов.  | | Префикс = A- |
|
|
Суффикс
|

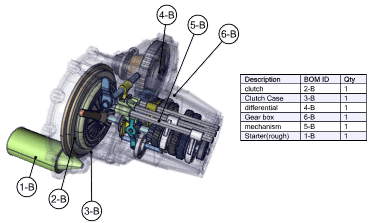

Определяет суффикс идентификатора спецификаций. Укажите любую комбинацию букв, цифр или других символов.  | | Суффикс = -B |
|
|
Тип данных
|
Определяет формат данных идентификатора спецификаций: Цифры (1, 2, ...) или Буквы (A, B, ..., Z, AA, AB, ...). |
|
Начальное
|
Определяет значение первого идентификатора спецификаций. Укажите цифру, если Тип данных – Числовой, или букву, если Тип данных – Алфавитный. |
|
Шаг
|

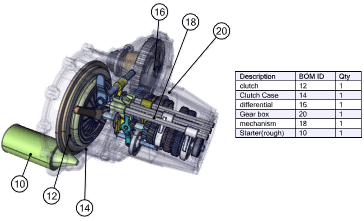

Определяет значение шага.  | | Начальное = 10, Шаг = 2 |
|
Вкладка "Выноски"
|
