Магнитные сопряжения

Можно погасить магнитные сопряжения и точки соединения.

При погашении компонента магнитные сопряжения, связанные с компонентом, тоже погашаются. Погашенные точки соединения недоступны при создании магнитного сопряжения.

Если есть неиспользуемые точки соединения при перемещении цепочки компонентов, магнитные сопряжения больше не создаются между компонентами в цепочке. При перемещении компонента цвет всех точек соединения становится пурпурным.

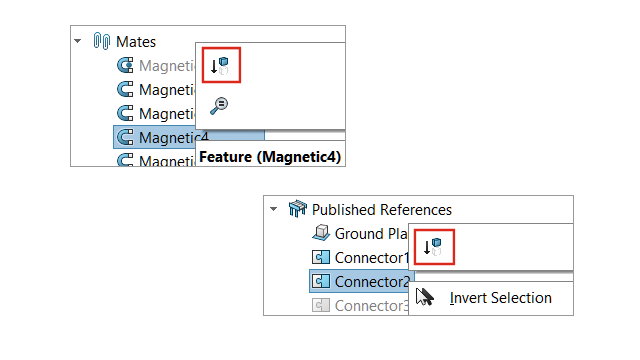

Чтобы погасить магнитное сопряжение, выполните следующие действия.
  1. Откройте модель, которая содержит магнитные сопряжения.
  2. В дереве конструирования FeatureManager откройте папку Сопряжения .
  3. Нажмите правой кнопкой мыши Магнитное сопряжение и выберите Погасить .
Для погашения точки соединения выполните следующие действия.
  1. Откройте модель, которая содержит магнитные сопряжения.
  2. В дереве конструирования FeatureManager разверните компонент, а затем раздел Опубликованные ссылки .
  3. Правой кнопкой мыши нажмите Соединитель и выберите Погасить .
