Размещение позиций в файлах PDF вручную

Инструмент Извлечение вручную заменяет редактор оптического распознавания символов (OCR). Он оптимизирован для более быстрого извлечения примечаний вручную.

Чтобы вручную разместить позиции в файлах PDF, выполните следующие действия.
  1. В SOLIDWORKS Inspection Standalone нажмите Создать .
  2. В окне Шаблон проекта выберите шаблон и нажмите .
  3. В диалоговом окне Открыть файл CAD/PDF выберите файл PDF и нажмите Открыть.
  4. Нажмите Извлечение вручную (лента "Документ") и выберите тип примечания для размещения:
    • Размер
    • Геометрические допуски
    • Заметка
    • Шероховатость поверхности
    • Сварной шов
    • Другая. Включает такие примечания, как температура, крутящий момент и электрическое сопротивление.

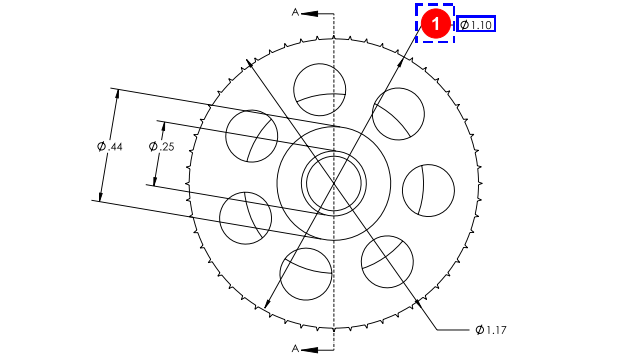

  5. В файле PDF выберите примечание выбранного на предыдущем шаге типа.
  6. В окне PropertyManager Свойства/параметры в разделе Общие, Проверка, Создание позиций, Пользовательский введите значения для оставшихся данных примечания.
