Если для определения толщины деталей из листового металла используются таблицы размеров, в диалоговом окне Свойства списка вырезов отображается номер размера. В связанном чертеже значение размера доступно для примечаний и списков вырезов.
В диалоговом окне Свойства списка вырезов Вычисленное значение для параметра Размер листового металла —
Номер размера GA. Например, если в детали из листового металла используется размер 3, вычисленное значение — 3 GA.
В чертежах можно связать примечание со свойствомРазмер листового металла и включить свойство в список вырезов.
Как связать примечания со значениями размеров:
- В чертеже детали из листового металла нажмите на примечание, например Заметка
.
- В PropertyManager выберите Связать со свойством
.
- В диалоговом окне Связать со свойством в списке Имя свойства выберите Размер листового металла.
Как включить свойства значений размеров в списки вырезов:

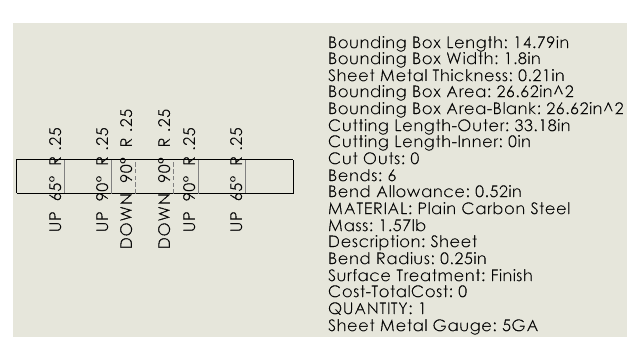

- Правой кнопкой мыши нажмите на вид плоского массива и выберите .
- Нажмите на лист, чтобы разместить свойства списка вырезов.
