对齐设备

对齐设备的使用方法与插入端子排相同。

您可以从以下位置访问对齐设备：
  • SOLIDWORKS Electrical 3D 菜单：对齐设备 。
  • 在菜单中，单击工具 > SOLIDWORKS Electrical > 对齐设备 。

此工具允许您对齐和居中导轨上的设备，并定义它们之间的间距。

可停靠面板会更新各种选项。

选择要对齐的设备

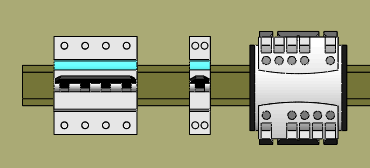

  1. 在图形区域中，按您所需的顺序选择要对齐的设备。

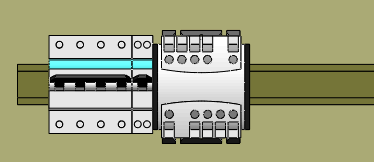

  2. 选择对齐。

    间距是分隔设备的间隙值。

设备未定义面

列出无效设备。列出已选定要进行对齐但未定义面的设备。这些设备将不会对齐。
