Modeller - Genel Alt Sekmesi

Seçili nesnenin adı, opaklığı ve göster/gizle durumu gibi genel özelliklerini düzenleyebilirsiniz.

Ad Seçili nesnenin adını gösterir.

Değiştirmek için adın üzerine yazın.
Opaklık Işığın bir nesneden geçebilme derecesini kontrol eder. Değer 100 olarak ayarlanırsa nesne tamamen opak olur. Saydamlığı artırmak için değeri azaltın.
Görünür 3B Görünüm Penceresinde seçili nesneyi görüntülemek için seçin. 3B Görünüm Penceresinde nesneyi gizlemek için seçimini kaldırın.
Yayıcı gölgeler, parçaları gizlendiğinde sahneye ışık yaymaz.
Devre dışı Seçili modeli veya parçayı gizler. Işıklandırma etkilenmez.

Nesne, sahnede pasif duruma geçer; bunu yalnızca Devre Dışı seçimini kaldırarak yeniden etkinleştirebilirsiniz.
Soluk Bir modeli kameranın görünümünden gizler; ancak ışıklandırma için sahnede bırakır.
Orijinal Kaynak CAD modeli başlangıçta içe aktardığınızdan farklı bir yerdeyse modeli yeniden konumlandırmanızı ve yeniden içe aktarmanızı sağlar. Kaynaklar değiştiğinde dosyayı otomatik olarak tekrar almak için Dosyayı İzle öğesini seçin.
Gölge Yakalayıcı (Yalnızca Hassas Mod) Herhangi bir parça nesnesi geometrisini gölge yakalayıcı nesnesine dönüştürür. Gölge yakalayıcılar arka planı ve sahnedeki ışıktan yansımış gölgeleri gösterir.

Örneğin, bir duvar oluşturabilir ve bunu gölge yakalayıcı olarak belirleyebilirsiniz.

Formasyon

Bir modeli çoğalttığınızda Formasyon ayarları uygulanır.

Formasyon Çoğaltılacak modeli belirler. Seçilen model, 3D Görünüm Penceresi'nde gizlenir.

Özelleştirilmiş bir çoğaltma oluşturmak için çoğaltmaya farklı modeller sürükleyebilirsiniz. Bu durumda, Formasyon kullanılamaz.
Tip Çoğaltma tipini belirler: V Formasyonu, Daire, Izgara, Serpinti.

V Formasyonu

V formasyonları, V'nin açılma açısını belirtmek için bir açı kullanır.

Nesne Sayısı Çoğaltmadaki nesne sayısını belirtir.
Açı V'nin açılma açısını belirtir.
XYZ Mesafesi Uzunluğu örnekler arasındaki uzaklığı tanımlayan ve yönü çoğaltma oryantasyonunu etkileyen bir vektörü belirtir.
XYZ Eksenlerinde Rotasyon Çoğaltmadaki örneklerin rotasyonunu Euler açılarıyla (derece) belirtir.
XYZ'yi Ölçeklendir Çoğaltmadaki örneklerin ölçeğini X, Y ve Z boyutlarında belirtir.
Göreceli Örneklerin sırası üzerinde mesafe, rotasyon veya ölçeği biriktirir. İşareti kaldırıldığında mesafe, rotasyon veya ölçek mutlak (sabit) olur.
Tümünü Ölçeklendir Tüm örneklerde, ölçeğin X, Y ve Z ölçülendirmelerine genel bir ölçek çarpanı belirler.

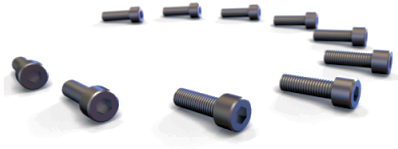

Daire

Örnekleri bir daire veya yay şeklinde düzenlemek için Daire formasyonunu kullanabilirsiniz. Daire, birden fazla parametrenin birbirine bağlı olduğu ve birinin değiştirilmesinin diğerlerini etkilediği tek formasyondur. Örneğin, Nesne Sayısını artırırsanız Yarıçap'ın aynı kalması için XYZ Mesafesi değeri azalır.

Nesne Sayısı Çoğaltmadaki nesne sayısını belirtir.
Yarıçap Dairesel çoğaltmanın yarıçapını belirtir.
Açı 360°'den küçük bir değer belirleyerek bir daire veya yay belirler.
XYZ Mesafesi Uzunluğu örnekler arasındaki uzaklığı tanımlayan ve yönü çoğaltma oryantasyonunu etkileyen bir vektörü belirtir.
XYZ Eksenlerinde Rotasyon Çoğaltmadaki örneklerin rotasyonunu Euler açılarıyla (derece) belirtir.
XYZ'yi Ölçeklendir Çoğaltmadaki örneklerin ölçeğini X, Y ve Z boyutlarında belirtir.
Göreceli Örneklerin sırası üzerinde rotasyon veya ölçeği biriktirir. İşareti kaldırıldığında rotasyon veya ölçek mutlak (sabit) olur.
Tümünü Ölçeklendir Tüm örneklerde, ölçeğin X, Y ve Z ölçülendirmelerine genel bir ölçek çarpanı belirler.

Izgara

X, Y ve Z Nesne Sayısı değerine bağlı olarak, Izgara formasyonu bir çizgi (tek bir boyutta 1'den büyük bir değer ve diğer iki boyutta 1 değeri), bir düzlem (iki boyutta 1'den büyük bir değer ve üçüncü boyutta 1 değeri) veya bir küp (üç boyutta da birden büyük bir değer) olabilir. Toplam örnek sayısı X Nesneleri Sayısı, Y Nesneleri Sayısı ve Z Nesneleri Sayısı ürününe eşittir.

Toplam nesne sayısı, X Nesneleri Sayısı, Y Nesneleri Sayısı ve Z Nesneleri Sayısı değerlerinin ürünüdür.

X Nesneleri Sayısı X boyutundaki nesne sayısını belirtir.
Y Nesneleri Sayısı Y boyutundaki nesne sayısını belirtir.
Z Nesneleri Sayısı Z boyutundaki nesne sayısını belirtir.
XYZ Mesafesi Uzunluğu örnekler arasındaki uzaklığı tanımlayan ve yönü çoğaltma oryantasyonunu etkileyen bir vektörü belirtir.
XYZ Eksenlerinde Rotasyon Çoğaltmadaki örneklerin rotasyonunu Euler açılarıyla (derece) belirtir.
XYZ'yi Ölçeklendir Çoğaltmadaki örneklerin ölçeğini X, Y ve Z boyutlarında belirtir.
Göreceli Örneklerin sırası üzerinde mesafe, rotasyon veya ölçeği biriktirir. İşareti kaldırıldığında mesafe, rotasyon veya ölçek mutlak (sabit) olur.
Tümünü Ölçeklendir Tüm örneklerde, ölçeğin X, Y ve Z ölçülendirmelerine genel bir ölçek çarpanı belirler.

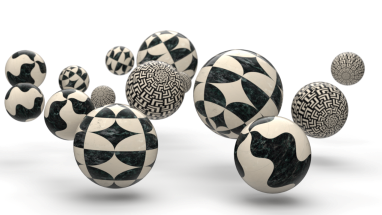

Serpinti

Serpinti formasyonu, belirli bir aralıkta nesnelerin tamamen rastgele düzenlenmesine olanak tanır. Minimum ve Maksimum için eşit değerler, bu hareket serbestliği için deterministik bir dönüşüm değeri oluşturur.

Nesne Sayısı Çoğaltmadaki nesne sayısını belirtir.
XYZ Konum Aralığı Her bir örneğin rastgele sürükleme (konum) hesaplaması için Minimum ve Maksimum limitleri belirtir.
XYZ Rotasyon Aralığı Her bir örneğin rastgele rotasyon hesaplamasına yönelik X, Y, Z Euler açıları için Minimum ve Maksimum değerleri belirtir.
XYZ Ölçek Aralığı Her bir örneğin rastgele ölçek hesaplaması için Minimum ve Maksimum limitleri belirtir.

Tek Tip X, Y ve Z boyutunda rastgele bir ölçek belirtir.
Tümünü Ölçeklendir Tüm örneklerde, minimum ve maksimum ölçeklerin X, Y ve Z ölçülendirmelerine genel bir ölçek çarpanı belirler.
