您可以使用基准标识符命令添加基准标识符并将其附加到工程图上的区域。
基准是用作参考的一个基准面、一条直线或一个点，以度量并定位几何实体和形位公差。您可以使用下列命令：
- AM_DatumIdentifier 创建基准标识符符号：
- AM_DatumIdentifierEdit 编辑基准标识符符号。
基准标识符符号标识特征控制框符号的基准特征。例如，您可以使用基准标识符符号来标记孔的中心。

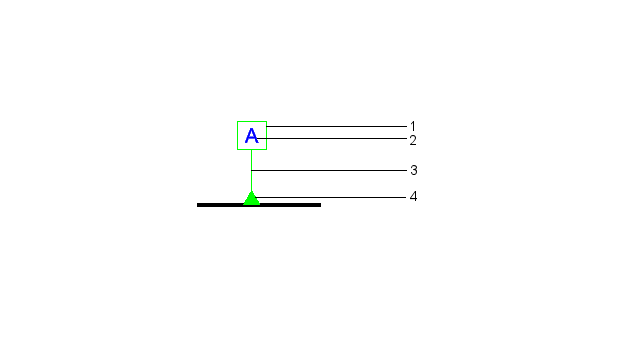

基准标识符符号的元素包括：
| 1 |
方形框架 |
| 2 |
最多两个大写字母的基准标识符 |
| 3 |
引线箭头 |
| 4 |
三角形符号 |
当您在工程图中生成基准标识符符号时，软件会生成一个标签，其中包含封闭在矩形中的基准标识符。基准标识符出现在使用基准作为参考的所有特征控制框中。引线将标签与工程图上的基准连接起来。引线可能包括一个实或虚三角形。三角形的位置指示相应的基准。
您可以在以下位置附加基准标识符符号：
- 曲面或曲面的一条延伸线上
- 可见直线，如延伸线、尺寸或轴线
- 孔、指向孔的引线或特征控制框
