剖切线命令（仅限 DraftSight Mechanical）(2024 SP1)

您可以在剖面的切割平面上创建剖切线，并在图纸区域插入相应的剖面视图标签。

输入 AM_SectionLine 命令以绘制剖切线。该命令创建以下实体：

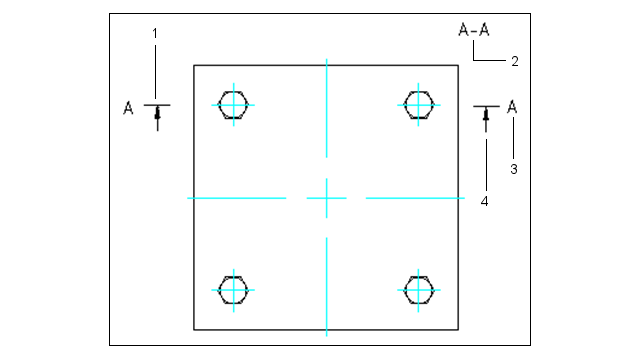

对象 说明
1 剖切线
2 剖面视图标签
3 剖面视图标识符
4 方向箭头
该命令可让您控制剖切线不同实体（例如箭头、直线和名称）的外观。您可创建实体的多种剖面，形成以下类型的剖面视图：
剖面视图的类型 说明
全剖面 切割平面穿过实体的整个长度。
旋转剖视图 两个非平行切割平面穿过实体。适合在圆柱实体上使用此类剖面。
半剖面 切割平面穿过实体的一部分进行切割。
偏移剖面 切割平面弯曲穿过实体的特征。适合在非直线排列实体上使用此类剖面。
