误差分析 PropertyManager

误差分析 工具是计算面之间的角度的诊断工具。

1. 打开具有您想检查的边线的模型。

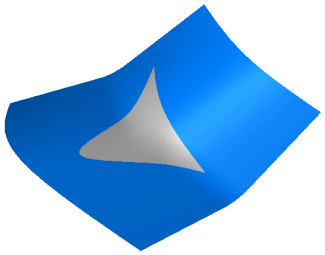

   使用曲面填充的范例模型

2. 单击“工具”工具栏上的 误差分析 ，或单击工具 > 评估 > 误差分析。
   误差分析 PropertyManager 出现。
3. 在分析参数 下，在图形区域中选择您想检查的边线。
4. 使用滑杆选择 范例点数 以包括在分析中。
   点数根据窗口客户区域的大小而定。如果您选择一个以上边线，范例点则分布在所选边线上，与边线长度成比例。
5. 单击计算。

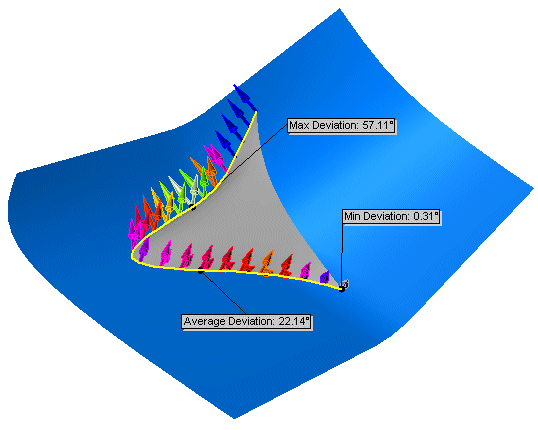

   带颜色的箭头显示误差数量。 以下准则的结果在相邻面之间出现：

   最大误差	沿所选边线的最大误差错误。
   最小误差	沿所选边线的最小误差错误。
   平均误差	沿所选边线的最大误差和最小误差之间的平均数。

   您可为最大误差和最小误差更改显示的颜色。若想更改颜色，单击编辑颜色以显示颜色调色板，为每个误差类型选择一颜色，然后单击计算来应用新的颜色。
