从闭合型腔创建实体

您可以从型腔创建实体，方法是合并零件中的重合表面或实体，然后删除由封闭型腔的实体定义的几何体。

要使用封闭型腔的两个重合实体从零件中的型腔创建实体，请执行以下操作：

1. 打开零件后，单击 插入 > 特征 > 相交 。

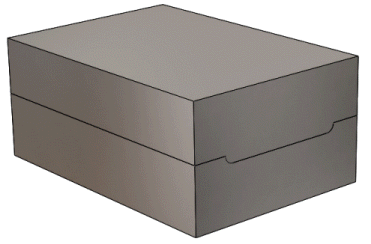

2. 对于实体、曲面或平面，选择封闭型腔的两个重合实体。
3. 单击相交。
   您可以从最终结果中排除的三个区域显示在图形区域中，并且列在区域列表下的要排除的区域中。

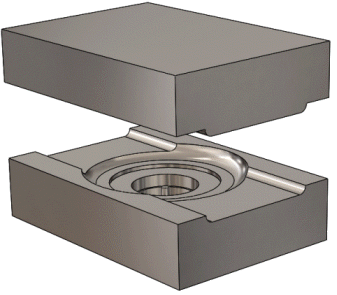

   当您选择封闭型腔的两个重合实体（如构成模具零件的实体）时，此操作会产生三个区域。 产生的区域个数取决于您选择的实体。
4. 单击 选择所有 并清除 区域 2 型腔区域。
   在图形区域中检查结果，以确保仅包括该型腔。
5. 单击 。
