改善同軸心和平行結合的自動修復功能,加入更多找出取代圖元的條件。
對於同軸心結合,SOLIDWORKS 修復遺失參考的方法是在同一個零組件上選擇一個直徑不同但軸位置相同的面。
對於平行結合,SOLIDWORKS 修復遺失參考的方法是在同一個零組件上選擇位置不同的參考。對於平坦面,會使用方位相同的不同平坦面來修復遺失的參考。對於平面參考,會使用方位相同的不同平面來修復遺失的參考。如果沒有相符的平面,SOLIDWORKS 會使用方位相同的平坦面來修復遺失的平面參考。
若要自動修復遺失的結合參考:
- 開啟包含同軸心結合錯誤的模型。

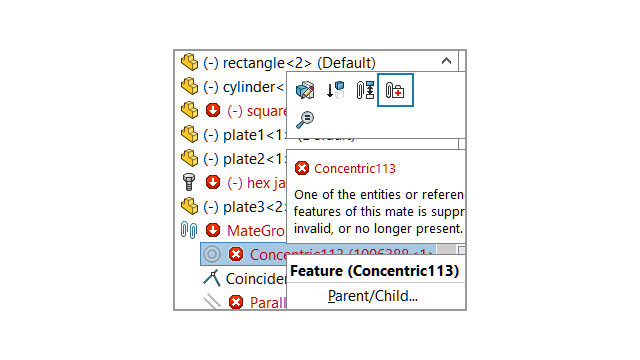

- 以滑鼠右鍵按一下結合,然後在文意感應工具列中按一下自動修復
。 如果 SOLIDWORKS 無法修復錯誤,系統會提示您手動解決結合問題。
