檢查曲面本體之間的干涉 (2024 SP3)

您可在組合件的曲面本體與多本體零件之間使用干涉檢查。

優點：您可以尋找並修正曲面本體的干涉問題。

若要檢查曲面本體之間的干涉：
  1. 開啟在曲面本體之間有干涉的模型或多本體零件。
  2. 按一下工具 > 評估 > 干涉檢查 。
  3. 在 PropertyManager 中的選項之下，按一下包括曲面本體。
  4. 在所選零組件之下，按一下計算。
  5. 在結果下方，捲動至曲面本體結果的末端。

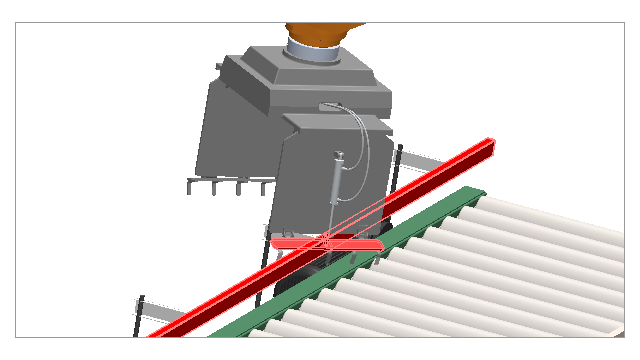

    當您選擇曲面干涉時，相交面會在圖面中以紅色顯示。
