Nástroj Nastřižení

Nástroj Nastřižení slouží k vytváření švů v dutých nebo tenkostěnných válcových či kónických tělech. Výběrem hrany na válcové nebo kuželové ploše můžete díl narovnat jako plechový díl.

V předchozích verzích platilo, že pokud jste měli válcový nebo kuželový díl, museli jste v základní skice vytvořit záměrnou mezeru, aby se díl převedl na plechový díl.

Software SOLIDWORKS podporuje pouze přímé řezy, nikoli šikmé řezy.

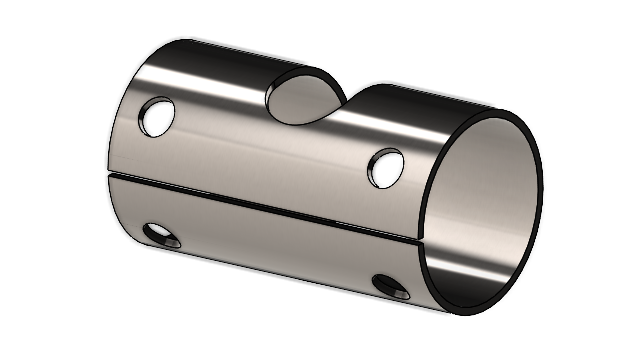

Použití nástroje nastřižení ve válcovém dílu:
  1. V dutém nebo tenkostěnném válcovém nebo kónickém dílu klikněte na ikonu Nastřižení (panel nástrojů Plechové díly).

  2. Na grafické ploše vyberte:
    1. Hranu

    2. Referenční bod na modelu

      Referenční bod může být na modelu nebo kdekoli v grafické ploše. Pokud vyberete referenční bod, který není na modelu, promítne software tento bod na model.

  3. Určete možnosti v PropertyManageru a klikněte na .

    Po dokončení nastřižení můžete díl převést na plechový díl pomocí nástroje Vložit ohyby .
