Při vytváření jazýčku a prvku drážky v součásti sestavy můžete rozšířit drážky na jiné instance stejné součásti v sestavě.
Pokud sestava obsahuje součást s jazýčkem dříve vytvořenou nástrojem Jazýček a drážka, můžete drážky pro tento jazýček rovněž rozkopírovat i na jiné instance součásti v sestavě.

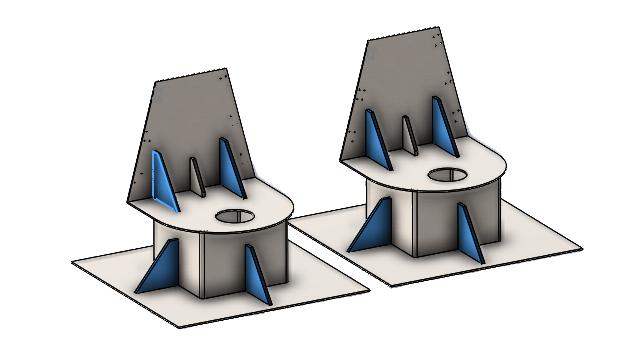

Máte-li například sestavu s více instancemi dílu s jazýčkem, můžete zkopírovat drážky pro příslušné instance.
Drážky se zkopírují pouze v případě, že se součást s jazýčkem protíná se součástí s drážkou.
Pokud vytvoříte pole nebo zrcadlení součásti s jazýčkem, můžete v PropertyManageru vybrat možnost Zkopírovat drážky a použít tak drážky na protínající se součásti v sestavě.
Postup při zkopírování drážek pro sestavy při vytváření prvků jazýčku a drážky:
- V sestavě klikněte Jazýček a drážka
(panel nástrojů Plechové díly).
- V grafické ploše vyberte hranu pro jazýčky a odpovídající plochu pro drážky.
- Ve správci PropertyManager zadejte možnosti.
Pokud software SOLIDWORKS zjistí více instancí součásti v sestavě, můžete určit možnosti v části
Zkopírovat drážky:
- Pouze vybrané Zkopíruje drážky pouze na vybranou součást.
- Všechny instance ve stejné nadřazené sestavě Zkopíruje drážky na všechny instance vybrané součásti v téže nadřazené sestavě.
- Všechny instance Zkopíruje drážky na všechny instance vybrané součásti.
- Klikněte na
.
Postup použití zkopírování drážek pro sestavy se stávajícími prvky jazýčku a drážek:
- V sestavě se součástí, která obsahuje jazýček a drážku, klikněte pravým tlačítkem na součást a vyberte možnost Zkopírovat drážky.
- V PropertyManageru Propagace drážky v části Instance pro propagaci drážky vyberte možnost:
- Pouze vybrané Zkopíruje drážky pouze na vybranou součást.
- Všechny instance ve stejné nadřazené sestavě Zkopíruje drážky na všechny instance vybrané součásti v téže nadřazené sestavě.
- Všechny instance Zkopíruje drážky na všechny instance vybrané součásti.
- Klikněte na .
