Aligner les composants

Aligner les composants vous permet d'aligner et de centrer les composants dont les faces (gauche, droite, haut et bas) sont définies.

Vous pouvez accéder à Aligner les composants depuis :
  • Menu SOLIDWORKS Electrical 3D : Aligner les composants .
  • Dans le menu, cliquez sur Outils > SOLIDWORKS Electrical > Aligner les composants .

Lorsque vous utilisez l'option Aligner des composants lors de la conception de mises en armoire 3D, vous pouvez afficher un aperçu des modifications dans la zone graphique.

Le panneau ancrable se met à jour pour afficher les diverses options.

Sélectionner les composants à aligner

Dans la zone graphique, sélectionnez les composants à aligner dans l'ordre souhaité.

Alignement

Cliquez sur l'Alignement requis.
Option Description
. Aligner à gauche. Aligne la face gauche des composants.
. Aligner à droite. Aligne la face droite des composants.
. Aligner en haut. Aligne la face supérieure des composants.
. Aligner en bas. Aligne la face inférieure des composants.

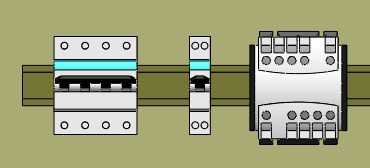

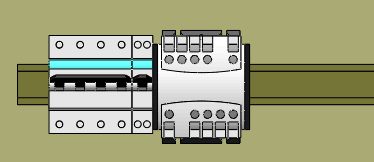

Espacement

  1. Sous Espacement, cliquez sur :
    • . Répartir régulièrement horizontalement. Sépare les composants régulièrement horizontalement.
    • . Répartir régulièrement verticalement. Sépare les composants régulièrement verticalement.
  2. Pour Distance d'espacement, entrez la valeur d'espacement entre deux composants.

Composants sans faces définies

Liste des composants non valides. Répertorie les composants sans faces définies sélectionnés pour l'alignement. Ces composants ne seront pas alignés.
