Vous pouvez créer un folio 2D à ajouter aux folios du projet électrique après avoir inséré les composants.
Pour créer un folio 2D :
-
Effectuez l'une des opérations suivantes:
- Dans le menu principal de SOLIDWORKS Electrical 3D, cliquez sur Créer un folio 2D
.
- Dans le menu, cliquez sur .

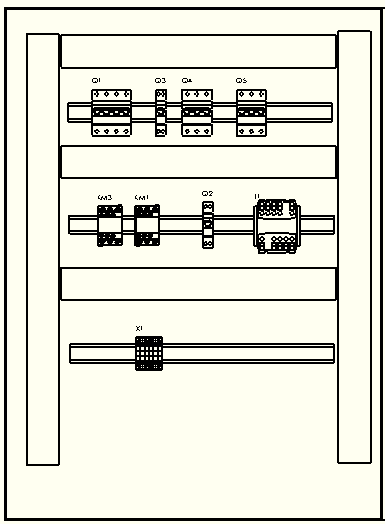

SOLIDWORKS Electrical 3D utilise les fonctions de SOLIDWORKS pour créer le folio. Un folio 2D s'ouvre dans la zone graphique, mais contrairement à SOLIDWORKS, aucun cartouche n'est visible. Ce folio est aux dimensions du cartouche du schéma spécifié dans la configuration du projet électrique.
-

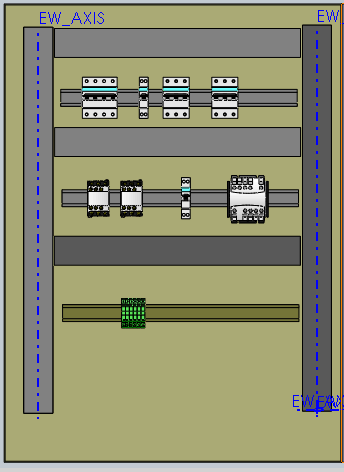

Utilisez la Palette de vues pour faire glisser les vues à utiliser.
-
Cliquez sur pour générer les repères de composants dans une vue.
-
Cliquez sur Folio de projet pour générer un nouveau folio avec cartouche.
Le fichier est enregistré au format EWG dans le répertoire Folios du projet électrique.
Le folio est ajouté à la liste des folios du projet électrique.
