Konstruktionsbibliothek

Die Registerkarte Konstruktionsbibliothek im Task-Fensterbereich bietet einen zentralen Speicherort für wiederverwendbare Elemente wie Teile, Baugruppen und Skizzen. Sie erkennt keine Elemente, die nicht wiederverwendbar sind, wie etwa SOLIDWORKS Zeichnungen, Textdateien oder andere Dateien, die keine SOLIDWORKS Dateien sind.

Konstruktionsbibliothek Von SOLIDWORKS ausgefüllte Unterordner mit wiederverwendbaren Elementen wie Teilen, Blöcken und Beschriftungen. Sie können Ordner und Inhalte hinzufügen.
Connected Design Library

(nur 3DEXPERIENCE Benutzer)

 Ermöglicht den Zugriff auf Inhalte auf der 3DEXPERIENCE Platform über den Task-Fensterbereich. Weitere Informationen hierzu finden Sie unter Connected Design Libraries.
Toolbox Um auf den Inhalt zugreifen zu können, installieren Sie die SOLIDWORKS Toolbox Library und aktivieren Sie sie als Zusatzanwendung.
SOLIDWORKS Content Zusätzliche SOLIDWORKS Inhalte für Blöcke, Routing, CircuitWorks und Schweißkonstruktionen. STRG + Klicken zum Herunterladen von .zip-Dateien.
3D Components - PartSupply So greifen Sie über den 3DEXPERIENCE Marketplace auf Part Supply zu.

Konstruktionsbibliotheks-Werkzeuge

Die folgenden Werkzeuge sind auf der Registerkarte Konstruktionsbibliothek verfügbar:
Zu Bibliothek hinzufügen Inhalte zur Konstruktionsbibliothek hinzufügen
Dateiposition hinzufügen Einen bestehenden Ordner zur Konstruktionsbibliothek hinzufügen. 3DEXPERIENCE Benutzer: Sie können auch eine Connected Design Library hinzufügen. Weitere Informationen hierzu finden Sie unter Connected Design Libraries.
Neuen Ordner erstellen Auf der Festplatte und in der Konstruktionsbibliothek einen neuen Ordner erstellen
Aktualisieren Zum Aktualisieren der Ansicht der Registerkarte Konstruktionsbibliothek
Eine Ebene nach oben Bis zum übergeordneten Ordner navigieren
Toolbox konfigurieren Das Dialogfeld Toolbox - Maschinenteile anpassen anzeigen und aktivieren

Sie können unter Extras > Optionen > Systemoptionen > Dateipositionen Ordner für die Konstruktionsbibliothek angeben.

Arbeiten mit Inhalten der Konstruktionsbibliothek

Kopien von Teilen, Baugruppen, Features und Beschriftungen können aus den folgenden Fenstern bzw. Ordnern gezogen werden:

  • Aus der Konstruktionsbibliothek in den Grafikbereich.
  • Aus dem Grafikbereich in den unteren Fensterbereich der Konstruktionsbibliothek.
  • Aus einem Ordner in einen anderen Ordner in der Konstruktionsbibliothek.
  • Datei-Explorer in die Konstruktionsbibliothek.

Wenn Sie Elemente in die Konstruktionsbibliothek ziehen, wird der PropertyManager Zu Bibliothek hinzufügen mit dem Standarddateinamen, dem Standarddateityp und dem ausgewählten Ordner als den Konstruktionsbibliotheksordner eingeblendet.

  • Sie können mehrere Features und Skizzen hinzufügen, jedoch jeweils nur ein Element für andere Kategorien.
  • Um eine komplette Baugruppe oder ein Teil in die Konstruktionsbibliothek zu kopieren, wählen Sie sie/es im FeatureManager aus, und ziehen Sie sie/es in den unteren Fensterbereich.
  • Um Beschriftungen oder Blöcke in die Konstruktionsbibliothek zu kopieren, halten Sie die Umschalttaste gedrückt und ziehen Sie die Beschriftungen bzw. Blöcke aus dem Grafikbereich in den unteren Fensterbereich. Beschriftungen werden mit den Erweiterungen für Favoriten gespeichert.
  • Um Features zu kopieren, ziehen Sie sie aus dem FeatureManager oder aus dem Grafikbereich. Features werden als Bibliotheks-Feature-Teile gespeichert.
Wenn Sie ein Element modifizieren, das Sie aus der Konstruktionsbibliothek eingefügt haben, wird das Element ebenfalls in der Bibliothek modifiziert.

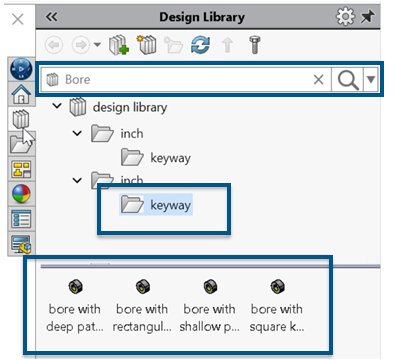

Durchsuchen der Konstruktionsbibliothek

Sie können die Suchleiste verwenden, um die Konstruktionsbibliothek oder eine bestimmte Bibliothek zu durchsuchen.

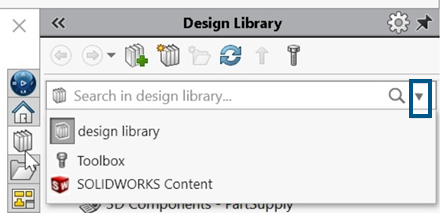

Um die Suche auf eine bestimmte Bibliothek zu beschränken, klicken Sie auf den Abwärtspfeil und wählen Sie eine Bibliothek aus.

Wenn Sie Toolbox auswählen, diese aber nicht konfiguriert haben, wird eine Aufforderung angezeigt, die Sie zum Hinzufügen einer Toolbox auffordert.

Filtern eines Ordners

Filter können verwendet werden, um Formwerkzeuge zu identifizieren oder nur Baugruppen in ausgewählten Ordnern anzuzeigen. Klicken Sie mit der rechten Maustaste auf einen Ordner im oberen Fensterbereich und wählen Sie dann folgendes aus:
Formwerkzeugordner Identifiziert den Ordner als Ordner mit Formwerkzeugen. Formwerkzeuge werden von SOLIDWORKS anders als andere Teile behandelt. Da Formwerkzeuge aber dieselbe Dateierweiterung aufweisen, werden sie von der Software durch die Ordnerklassifizierung erkannt.
Baugruppenordner Damit werden nur die Baugruppendokumente im Ordner angezeigt.
