Auswählen eines Ursprungs für eine neue Unterbaugruppe (2024 SP2)

Sie können einen Ursprung auswählen, wenn Sie eine Unterbaugruppe erstellen.

Ursprungsoptionen:
Ursprung der übergeordneten Baugruppe Verwendet den Ursprung der übergeordneten Baugruppe als Ursprung der Unterbaugruppe.
Ursprung der ersten ausgewählten Komponente Verwendet den Ursprung der ersten ausgewählten Komponente als Ursprung der Unterbaugruppe.
Punkt oder Eckpunkt Verwendet einen Punkt oder einen Eckpunkt als Ursprung der Unterbaugruppe.
So wählen Sie einen Ursprung für eine neue Unterbaugruppe aus:
  1. Öffnen Sie ein Modell und wählen Sie eine Komponente aus.
  2. Klicken Sie mit der rechten Maustaste auf die ausgewählte Komponente, und klicken Sie auf Neue Unterbaugruppe erstellen.

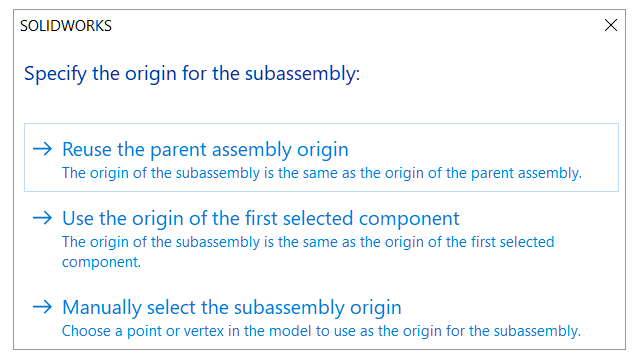

  3. Wählen Sie im Dialogfeld eine Option für den Ursprung der Unterbaugruppe aus.
