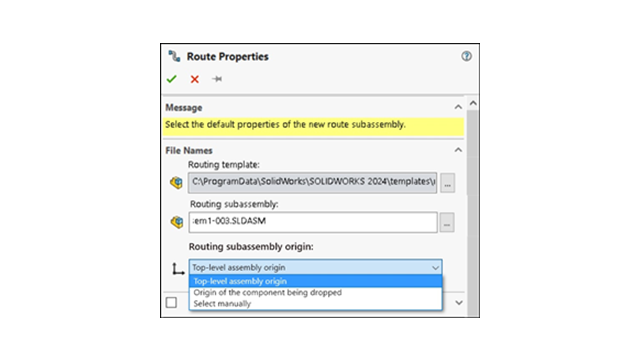

Beim Erstellen einer neuen Leitungsunterbaugruppe können Sie diese mithilfe des PropertyManagers Leitungseigenschaften gemäß Ihren Konstruktionsanforderungen ausrichten und positionieren.
Zur Definition des Ursprungs stehen folgende Optionen zur Verfügung:
- Ursprung der obersten Baugruppe
Der Ursprung der Leitungsführungsunterbaugruppe wird deckungsgleich am Ursprung der obersten Baugruppe ausgerichtet.
- Ursprung der abgelegten Komponente
Der Ursprung der Leitungsführungsunterbaugruppe wird deckungsgleich am Ursprung der hinzugefügten Rohrverbindung ausgerichtet.
- Manuell auswählen
Der Ursprung der Leitungsführungsunterbaugruppe wird deckungsgleich an einem von Ihnen festgelegten Skizzen- oder Eckpunkt ausgerichtet. Sie können auch den C- oder R-Punkt der Rohrverbindung auswählen.
