Sie können jeden Leiter in einem Kabelpaket in 3D deutlich und flach darstellen.

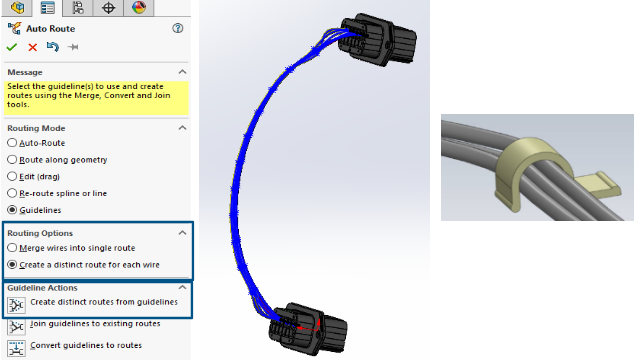

Der PropertyManager
Automatische Leitungserstellung Leitungsführungsoptionen umfasst Folgendes:
- Drähte zu einer einzigen Leitung zusammenführen. Führt die ausgewählten Drähte entlang einer einzelnen Leitung.
- Eine entsprechende Leitung für jeden Draht erstellen. Führt die ausgewählten Drähte als eigene Leitungen.
Sie können einzelne Drähte wie folgt bearbeiten:
- Hinzufügen einer Leitung zum Paket mit Leitung zum diskreten Paket hinzufügen.
- Entfernen einer Leitung aus dem Paket mit Leitung aus diskretem Paket entfernen.
- Verschieben des Pakets durch Ziehen eines Spline-Punktes auf dem separaten Draht.
- Zusammenführen zweier Pakete mit Diskretes Paket zusammenführen.
- Trennen eines einzelnen Leitungssegments aus dem Paket.
- Erstellen eines einzelnen Anschlusspunkts für mehrere Einzelleiterpakete, die aus dem Steckverbinder kommen, oder eines separaten Anschlusspunkts für jedes Einzelleiterpaket.
- Leitungsführung des Pakets durch einen Clip durch Auswahl eines Splines.
