Sie können die Markierungen oder Namen von 3D-Drähten, Kabeln und ihren Adern unter Leitungsteile im FeatureManager® für eine Leitungsführungsbaugruppe anzeigen. Im PropertyManager Elektrische Attribute werden die Markierungen oder Namen automatisch vorab zugewiesen.
Dies hilft Ihnen, die 3D-Leitungen im FeatureManager mit den Markierungen oder Namen der Drähte, Kabel und deren Adern in der Stromlaufplanzeichnung zu korrelieren.
Es gilt folgende Benennungskonvention, um verschiedene Routen eindeutig zu identifizieren:
- Draht-, Kabel- und Kabelkernmarkierungen aus dem PropertyManager Elektrische Attribute.
- Fortlaufende Nummern als Suffixe (n). Dabei ist n proportional zur Anzahl der Trennungen (mit getrennter Verlegung) und 1 (ohne getrennte Verlegung).
- Die Richtungen (VON/BIS) der Verbindungen mit den Komponenten.

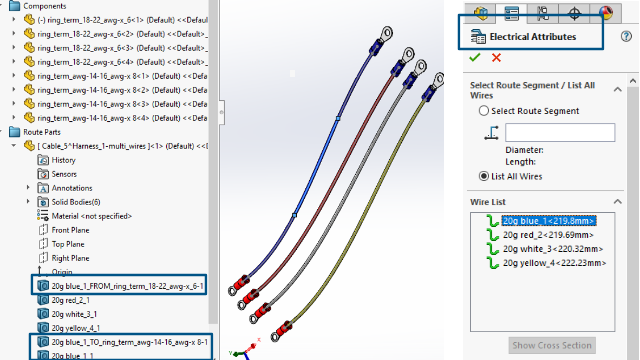

In der obigen Abbildung wird beispielsweise die Benennung einer Leitungsführungsbaugruppe mit vier Drähten wie folgt angezeigt:
- Für die drei Leiter in Rot, Weiß und Gelb wurde Leitung trennen nicht angewendet. Es gilt folgende Benennungskonvention:
Drahtmarkierung_1
Beispiel: 20g_rot_2_1
- Auf den blauen Draht wurde einmal Leitung trennen an zwei Punkten angewendet, wodurch drei geteilte Körper entstanden sind. Es gilt folgende Benennungskonvention:
- Für die beiden Enden, die mit den Komponenten verbunden sind:
Drahtmarkierung_VON/BIS_Komponentenmarkierung
Beispiel:
20g blau_1_VON_Komponente1
20g blau_1_BIS_Komponente2
- Für zwischengeordnete Kabelkörper, die nicht mit den Komponenten verbunden sind:
Drahtmarkierung_n
Beispiel:
20g blau_1_1
