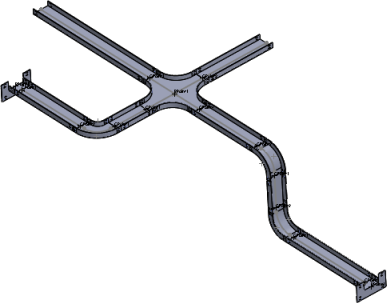

Creazione di una guida passacavo o un condotto Per creare una guida passacavo o un condotto: Effettuare una delle seguenti operazioni: Inserire quanto segue nell'assieme principale selezionando Inserisci componente (barra degli strumenti Assieme) o trascinando gli elementi da Libreria del progetto, File Explorer, una finestra di parte aperta, 3DEXPERIENCE Platform o Esplora risorse. Iniziare un percorso creando un punto di connessione su un piano. Fare clic sul comando Inizia nel punto dalla barra degli strumenti Instradamento (percorsi definiti dall'utente). Il componente da cui ha inizio il percorso rimane parte dell'assieme principale e non viene incluso nel sottoassieme del percorso. Inserire le giunzioni della guida passacavo per creare l'assieme della guida passacavo. Impostare le opzioni nel PropertyManager Proprietà del percorso, quindi fare clic su . Verrà visualizzato il nuovo sottoassieme di percorso nell'albero di disegno di FeatureManager come [CableTray <n>-<assembly_name>]. Se l'ordine dei passaggi viene invertito al punto 2 sopra riportato, il nome del nuovo sottoassieme di percorso sarà [Harness <n>-<assembly_name>]. È inoltre possibile creare condotti elettrici usando questa procedura. Argomento principaleCondotti elettrici, tronchi e guide passacavo Creazione di un percorso per i connettori attraverso la guida passacavo Creazione di un percorso elettrico tramite guida passacavo o condotto Modifica dei fili in un percorso di guida passacavo o condotto
