Creazione di un percorso per i connettori attraverso la guida passacavo

Per creare percorsi per i connettori attraverso una guida passacavo:

  1. Fare clic su Nuovo > Assieme e su Salva .
  2. Per iniziare un percorso, inserire quanto segue nell'assieme principale selezionando Inserisci componenti (barra degli strumenti Assieme) o trascinandoli da Libreria del progetto, Esplora file, una finestra con parte aperta, 3DEXPERIENCE Platform o Esplora risorse:

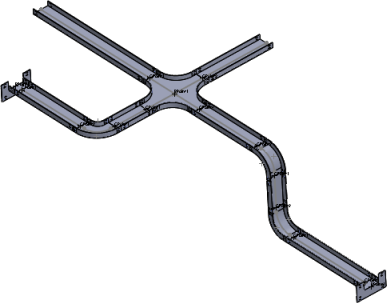

    1. Giunzioni della guida passacavo per creare un assieme della guida passacavo.
    2. Connettori elettrici in corrispondenza delle aperture della guida passacavo.
  3. Impostare le opzioni nel PropertyManager Proprietà del percorso, quindi fare clic su .
    Verrà visualizzato il nuovo sottoassieme di percorso nell'albero di disegno di FeatureManager come [CableTray <n>-<assembly_name>].
    Se l'ordine dei passaggi viene invertito al punto 2 sopra riportato, il nome del nuovo sottoassieme di percorso sarà [Harness <n>-<assembly_name>].

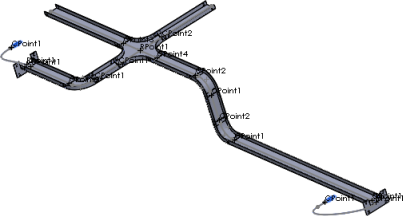

  4. Tracciare il percorso tra i componenti su ciascun lato e il PuntoC della guida passacavo usando qualsiasi combinazione dei seguenti metodi:
    • Usare il Percorso automatico per generare le spline.
    • Tracciamento di linee , spline e raccordi usando gli strumenti schizzo 3D.
    I percorsi elettrici vengono generati dall'estremità del connettore e dal PuntoC della guida passacavo.
    Per rendere visibili i punti di connessione, fare clic su Visualizza punti di instradamento (barra degli strumenti Visualizza) o su Visualizza > Punti di instradamento .
  5. Trascinare altri connettori e l'hardware d'instradamento nel sottoassieme di percorso.
    Quando i singoli connettori vengono aggiunti al percorso, delle brevi linee vengono aggiunte allo schizzo dal PuntoC del connettore.
  6. Per assegnare attributi elettrici ai segmenti del percorso:
    1. Fare clic su Strumenti > Instradamento > Elettrico > Modifica fili .
    2. Specificare i fili e cavi da usare:
    3. Per specificare il percorso di instradamento, procedere in uno dei modi seguenti:
      • Selezionare i segmenti del percorso tra i connettori su entrambi i lati della guida passacavo.
      • In Elenco fili Da-A fare clic su Seleziona percorso.
      Il percorso di instradamento fra i connettori viene automaticamente identificato.
    4. Fare clic su .
  7. Chiudere lo schizzo.
    È possibile utilizzare la stessa procedura per creare percorsi per i connettori con condotti HVAC.
