展開ライン ツール

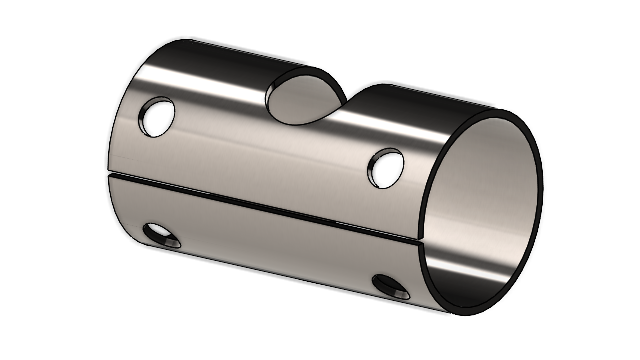

展開ライン（Rip）ツールを使用して、中空または薄板の円筒形ボディおよび円錐形ボディに展開ラインを作成できます。円筒面または円錐面のエッジを選択することにより、部品を板金として展開できます。

以前のリリースでは、円筒形部品または円錐形部品がある場合、部品を板金に変換するには、ベース スケッチで意図的にギャップを作成する必要がありました。

SOLIDWORKS では、直線カットのみがサポートされ、傾斜カットはサポートされません。

円筒形部品で展開ライン ツールを使用するには:
  1. 中空または薄板の円筒形部品または円錐形部品で、展開ライン（Rip） （板金ツールバー）をクリックします。

  2. グラフィックス領域で、以下を選択します。
    1. エッジ。

    2. モデル上の参照点。

      参照点は、モデル上、またはグラフィックス領域内の任意の場所に指定できます。モデル上にない参照点を選択した場合、その点はモデル上に投影されます。

  3. PropertyManager でオプションを指定し、 をクリックします。

    展開ラインが完成したら、板金（Insert Bends） ツールを使用して部品を板金に変換できます。
