Defeature - Defeature concluído

Nas peças e montagens, você pode salvar o modelo menos detalhado em um arquivo de peça separado ou como uma configuração derivada da versão totalmente detalhada. Você pode publicar o modelo com todos os detalhes no 3D ContentCentral e especificar a remoção de detalhes quando os clientes fizerem o download do modelo.

Para abrir a página Defeature concluído do PropertyManager de Defeature:

  1. Clique em Defeature (barra de ferramentas Ferramentas) ou Ferramentas > Defeature.
  2. Para peças multicorpos e montagens, selecione o método Simplificar geometria no PropertyManager.
    Para as peças de corpo único, o PropertyManager abre na página Para manter.
  3. Clique em Avançar até que a página Defeature concluído seja exibida.

As opções selecionadas no PropertyManager são salvas no modelo original. Defeature aparece na árvore de projeto do FeatureManager. Se você tiver selecionado para salvar o modelo em um arquivo separado, a caixa de diálogo Salvar como será exibida.

Resultados

Selecione uma das seguintes opções para gerenciar os resultados:

Salvar como novo documento Salva a peça ou montagem menos detalhada em um arquivo de peça separado. A peça não tem referências à peça ou montagem original.

Para o método Silhueta, uma pasta Grupo de cada grupo de defeature aparece na árvore de projeto do FeatureManager. Se você selecionar Mesclar grupos depois desta etapa ao definir grupos, o nome da pasta será Mesclados. As pastas contêm um recurso para cada corpo gerado pela simplificação.

Para o método Simplificar geometria, o arquivo de peça tem recursos Defeatured1 .

Se você especificou permitir o movimento em uma montagem, o modelo é salvo como uma montagem. Cada grupo que você definiu na página Movimento é salvo como um componente na montagem menos detalhada.

Selecione Vincular ao original para vincular um modelo com redução de recursos ao modelo original. É possível bloquear, desbloquear ou quebrar a referência externa clicando com o botão direito no modelo e clicando em Referências externas. Consulte Bloquear e quebrar referências externas.
Criar uma nova configuração Salva o defeature como uma configuração. Selecione Incluir geometria de referência de nível superior para adicionar a geometria de referência (somente montagens).

Para evitar referências pendentes que estão anexadas a um componente, não altere o componente na configuração com defeature para a configuração pai nem altere um componente da configuração pai para a configuração com defeature.

Referências que podem estar pendentes incluem anotações e dimensões anexadas.

Disponível quando você seleciona o método Silhueta .
Publicar em ContentCentral 3D Publica o modelo com todos os detalhes contendo as opções de Defeature na sua conta de Serviços de Fornecedor no 3D ContentCentral. No Content Manager de Serviços de Fornecedor, em Recursos, especifique excluído para remover os detalhes de acordo com as opções de Defeature quando os clientes configurarem e fizerem o download do modelo.

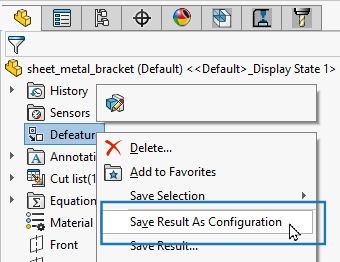

Armazenar configurações para uso futuro Salva as opções de Defeature no modelo original com todos os detalhes. Para peças: Se você selecionar essa opção depois de criar uma entidade de defeature, ainda poderá salvar o defeature derivado como uma configuração. Na árvore de projeto do FeatureManager, clique com o botão direito na entidade Defeature e clique em Salvar resultado como configuração para salvar o defeature derivado como uma configuração.
Na árvore de projeto do FeatureManager, você pode clicar com o botão direito em Defeature e clicar em Editar recurso , Salvar resultado, Salvar resultados com link, Carregar para o 3DCC ou Excluir.
