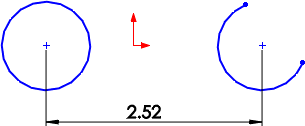

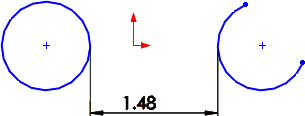

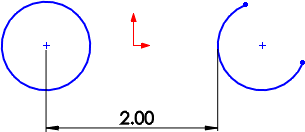

Criar dimensões entre dois arcos Para dimensionar entre dois arcos: Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou Ferramentas > Dimensões > Inteligentes. Siga um destes procedimentos: Selecione a aresta do primeiro arco, depois selecione a aresta do segundo arco.Aplica uma dimensão mínima entre o primeiro e o segundo centros de arco. Pressione Shift e clique para aplicar a dimensão entre as duas arestas.Aplica uma dimensão mínima entre o primeiro e o segundo centros de arco. Selecione a aresta do primeiro arco, pressione Shift e selecione a aresta do segundo arco.Aplica uma dimensão mínima entre o centro do primeiro arco e a aresta do segundo. Abra o PropertyManager de Dimensão, onde você pode mudar a maneira como a distância é medida em todas as três instâncias. Tópico paiDimensões entre arcos ou círculos Alterar o modo como a distância é medida Criar dimensões entre círculos concêntricos e exibir linhas de extensão Exibir as linhas de extensão após colocar as dimensões Alterar a posição da dimensão radial Arrastar posições de anexação de dimensão PropertyManager de Linhas de chamada de dimensão
