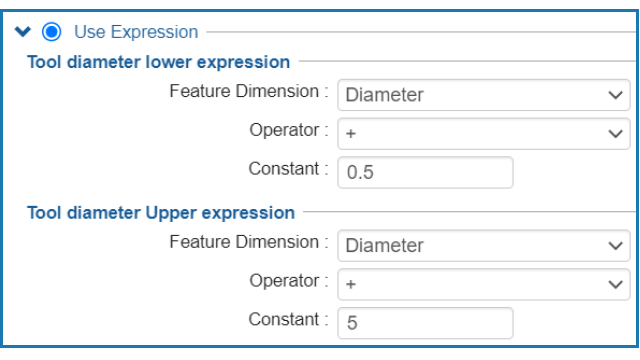

Quando você especifica critérios de seleção de ferramenta com base em Usar expressão e não em uma ferramenta específica, o SOLIDWORKS CAM é responsável pelo comprimento de estria da ferramenta.
Quando você executa
Gerar plano de operação, para cada operação que define os critérios de seleção da ferramenta com uma expressão inferior/superior de diâmetro da ferramenta, as seguintes regras se aplicam:
-
Se o magazine de ferramentas tiver duas ou mais ferramentas com valores de diâmetro idênticos que correspondam aos critérios de expressão, o SOLIDWORKS CAM será responsável pelo comprimento de estria para atribuir a ferramenta. Ele seleciona a ferramenta com um comprimento de estria maior que a profundidade do recurso. Se todas as ferramentas tiverem um comprimento de estria maior que a profundidade do recurso, o SOLIDWORKS CAM selecionará a ferramenta com um comprimento de estria mais próximo à profundidade do recurso.
- Se o SOLIDWORKS CAM ainda encontrar duas ou mais ferramentas, ele usará as regras de Mapeamento de material de estoque/ferramenta para selecionar uma ferramenta.
Por exemplo, considere um bolso retangular com uma profundidade de recurso de 75 mm. Com base na estratégia de recurso atribuída a esse recurso, os critérios de seleção da ferramenta selecionam uma fresa com extremidade plana de 25 mm. A caixa de ferramentas tem duas ferramentas de fresa de extremidade plana com diâmetros idênticos de 25 mm. No entanto, uma ferramenta tem um comprimento de estria de 50 mm e a outra tem um comprimento de estria de 80 mm. O SOLIDWORKS CAM seleciona a ferramenta com o comprimento estria de 80mm porque ela tem um valor mais próximo da profundidade do recurso.
